Роликовый подшипник NJ2338-E-M6
Подшипник NJ2338-E-M6 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2338, размер 190*400*132 мм.
Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 190 мм
Наружный диаметр: 400 мм
Ширина: 132 мм
Масса: 82.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NJ2338-E-M6
Производитель NKE
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Прочие характеристики:
- Размер (r1 min.): 5 мм
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 11
- Размер (r4 min.): 5 мм
- Размер (r3 min.): 5 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (r2 min.): 5 мм
- Размеры. мм: 190x400x132

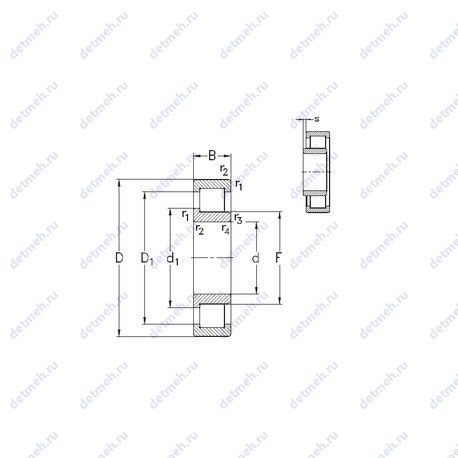

Габаритные и посадочные размеры:
- Внутренний диаметр (F): 240 мм.
- Масса: 82.5 кг
- Ширина наружной обоймы (C): 132 мм.
- Ширина (высота) (B): 132 мм.
- Высота. мм: 132
- Внешний диаметр: 400 мм
- Внутренний диаметр: 190 мм
Пропускная способность:
- Частота вращения предельная: 2600 об/мин
- Грузоподъемность статическая: 2707 кн
- Грузоподъемность динамическая: 1925 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: nj2338-e-m6
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника NJ2338-E-M6, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ2338-E-M6
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2338 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 190 | 400 | 132 | 84.7 |
| NF2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 91.4 |
| NJ2338 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 86.93 |
| NH2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 89.57 |
| NP2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 95.2 |
| NU2338 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 84.7 |
| NUP2338 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 400 | 132 | 89.19 |
| NU2338EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 86.2 |
| NJ2338EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 86.2 |
| NU2338 E | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 84.7 |
| NJ2338 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 86.93 |
| NH2338 E | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 89.57 |
| NUP2338EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 400 | 132 | 86.2 |
| NUP2338 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 400 | 132 | 89.19 |
| NJ2338-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 190 | 400 | 132 | 80 |
| LSL19 2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 78.1 |
| NJG 2338 VH | Неразборный бессепараторный подшипник. | 190 | 400 | 132 | 80 |
| NU2338-E-M6 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 85.7 |
| NJ2338-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 190 | 400 | 132 | 82.5 |
| NU 2338 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 400 | 132 | 82.5 |
| NU 2338 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 190 | 400 | 132 | 80.28 |
| NU2338-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 82.5 |
| NU2338-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 190 | 400 | 132 | 82.5 |
| NJ2338-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 82.5 |
| NU2338-EX-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 83.1 |
| NJ2338-EX-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 84.4 |
| NCF 2338 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 190 | 400 | 132 | 78 |
| NUH 2338 ECMH | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 78.6 |
| RN2338-EX-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 190 | 360 | 132 | 58.3 |
| NU2338-EX-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 190 | 400 | 132 | 83.1 |
| NJ2338-EX-TB-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 190 | 400 | 132 | 84.4 |
| NCF 2338 ECJB/PEX | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа. | 190 | 400 | 132 | 78 |
| NUH 2338 ECMH/PEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 78.6 |
| NJ2338-EX-M1+HJ2338-EX | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 89.2 |
Модификации подшипника NJ2338-E-M6 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 32338 A | 190 | 400 | 132 |
