Роликовый подшипник NCF 2230 ECJB

Подшипник NCF 2230 ECJB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2230, размер 150*270*73 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 18 кг

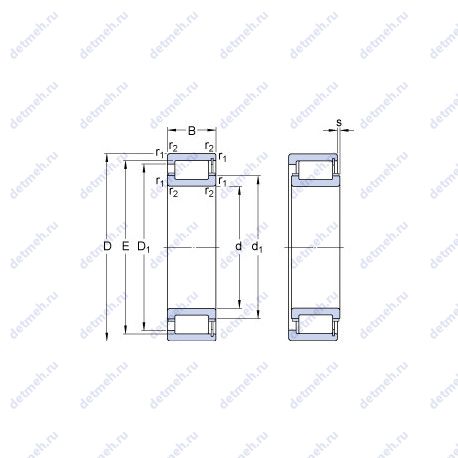

Подшипник NCF 2230 ECJB чертеж — Чертеж подшипника NCF 2230 ECJB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NCF — Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NCF 2230 ECJB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1) - 232.3 мм;
s - 4.9 мм;
E - 242 мм;
da min. - 164 мм;
Da max. - 254.6 мм;
Da min. - 237 мм;
r1.2 min. - 3 мм;
Размер (d1) - 193.1 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
Размер сопряженных деталей (da max) - 188 мм;
Граничная нагрузка по усталости (Pu) - 112 кн;
Размеры. мм - 270x150x73;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.16;

Пропускная способность:

Предельная частота вращения - 3400 об/мин;
Номинальная частота вращения - 2600 об/мин;
Статическая грузоподъемность (C0) - 1040 кн;
Динамическая грузоподъемность (C) - 780 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - ncf 2230 ecjb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 73 мм;
Внутренний диаметр (d) - 150 мм;
Наружный диаметр (D) - 270 мм;
Масса - 18 кг;
Высота. мм - 73;
Внешний диаметр - 150 мм;
Внутренний диаметр - 270 мм;

В таблице приведены основные размеры подшипника NCF 2230 ECJB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NCF 2230 ECJB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2230	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
C 2230	Тороидальный подшипник CARB.	150	270	73	18
NF2230	Роликовый радиальный подшипник, однорядный.	150	270	73	20.2
NH2230	Роликовый радиальный подшипник, однорядный.	150	270	73	20.05
NP2230	Роликовый радиальный подшипник, однорядный.	150	270	73	21
NU2230R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NJ2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	19.19
NJ2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.7
NU2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	18.7
NJ 2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.19
NU 2230	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NUP2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.69
N2230 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
NUP2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	18.7
NU2230EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.3
C 2230 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	150	270	73	17.5
NU2230 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.61
NJ2230EM	Роликовый радиальный подшипник, однорядный.	150	270	73	19.22
NF2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	20.2
NUP2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	19.69
NP2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	21
NH2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	20.05
SL18 2230	Специальный шариковый подшипник.	150	270	73	18.43
NUP2230 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.47
NUP2230EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.3
NCF 2230 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	150	270	73	18.43
NJ2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.9
NJ2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NU 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	270	73	18.5
NU2230-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.6
NJ 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	270	73	19
NU2230-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NUP2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NUP2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.2
NU2230-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NU2230-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUH 2230 ECMH	Роликовый радиальный подшипник, однорядный.	150	270	73	18.1
RN2230-E-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	150	242	73	11.7

Модификации подшипника NCF 2230 ECJB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32230	150	270	73
32230A	150	270	73
32230-DF	150	270	73
32230U	150	270	73
