Роликовый подшипник NP2230 E

Подшипник NP2230 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2230, размер 150*270*73 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 21 кг

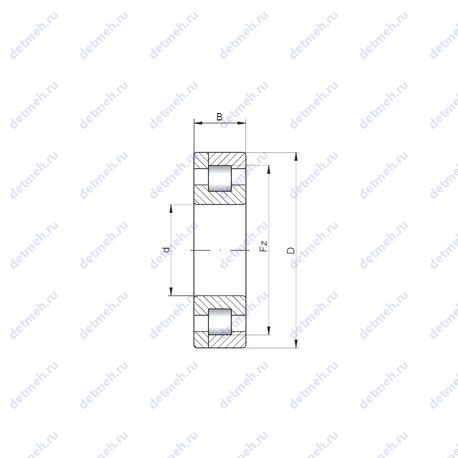

Подшипник NP2230 E чертеж — Чертеж подшипника NP2230 E

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NP2230 E

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 662 кн;
Частота вращения предельная при жидкой смазке - 2600 об/мин;
Частота вращения предельная при пластичной смазке - 2000 об/мин;
Грузоподъемность статическая - 982 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - np2230 e;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 73 мм;
Ширина (высота) (B) - 73 мм;
Наружный диаметр (Ew) - 242 мм.;
Масса - 21 кг;
Высота. мм - 73;
Внешний диаметр - 270 мм;
Внутренний диаметр - 150 мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 150x270x73;

В таблице приведены основные размеры подшипника NP2230 E, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP2230 E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2230	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
C 2230	Тороидальный подшипник CARB.	150	270	73	18
NF2230	Роликовый радиальный подшипник, однорядный.	150	270	73	20.2
NH2230	Роликовый радиальный подшипник, однорядный.	150	270	73	20.05
NP2230	Роликовый радиальный подшипник, однорядный.	150	270	73	21
NU2230R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NJ2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	19.19
NU2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	18.7
NJ2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.7
NJ 2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.19
NU 2230	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NUP2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.69
N2230 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
NUP2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	18.7
NU2230EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.3
C 2230 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	150	270	73	17.5
NU2230 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.61
NJ2230EM	Роликовый радиальный подшипник, однорядный.	150	270	73	19.22
NUP2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	19.69
NH2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	20.05
NF2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	20.2
SL18 2230	Специальный шариковый подшипник.	150	270	73	18.43
NUP2230 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.47
NUP2230EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.3
NCF 2230 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	150	270	73	18.43
NU 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	270	73	18.5
NJ 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	270	73	19
NU2230-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NU2230-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.6
NJ2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.9
NJ2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NUP2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.2
NUP2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NU2230-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NU2230-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUP2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUP2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NCF 2230 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	150	270	73	18

Модификации подшипника NP2230 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32230	150	270	73
32230A	150	270	73
32230-DF	150	270	73
32230U	150	270	73
