Роликовый подшипник NP2230

Подшипник NP2230 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2230, размер 150*270*73 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 21 кг

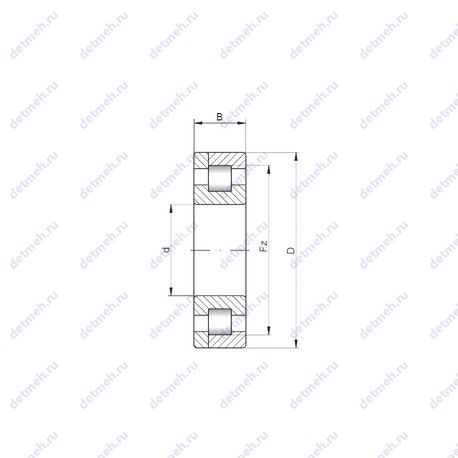

Подшипник NP2230 чертеж — Чертеж подшипника NP2230

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NP2230

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np2230;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 150x270x73;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 150 мм;
Внешний диаметр - 270 мм;
Высота. мм - 73;
Масса - 21 кг;
Ширина (высота) (B) - 73 мм;
Ширина наружной обоймы (C) - 73 мм;

В таблице приведены основные размеры подшипника NP2230, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP2230

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2230	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
C 2230	Тороидальный подшипник CARB.	150	270	73	18
NH2230	Роликовый радиальный подшипник, однорядный.	150	270	73	20.05
NF2230	Роликовый радиальный подшипник, однорядный.	150	270	73	20.2
N2230 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
NU2230R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NJ2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	19.19
NJ2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.7
NU2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	18.7
NJ 2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.19
NU 2230	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NUP2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.69
NU2230 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.61
C 2230 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	150	270	73	17.5
NU2230EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.3
NUP2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	18.7
NJ2230EM	Роликовый радиальный подшипник, однорядный.	150	270	73	19.22
NUP2230E	Роликовый радиальный подшипник, однорядный.	150	270	73	19.69
NP2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	21
NH2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	20.05
NF2230 E	Роликовый радиальный подшипник, однорядный.	150	270	73	20.2
NUP2230EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.3
SL18 2230	Специальный шариковый подшипник.	150	270	73	18.43
NUP2230 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.47
NCF 2230 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	150	270	73	18.43
NU2230-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.9
NJ 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	270	73	19
NU 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	270	73	18.5
NU2230-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.6
NUP2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NUP2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.2
NU2230-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NU2230-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUP2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUP2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NCF 2230 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	150	270	73	18

Модификации подшипника NP2230 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32230	150	270	73
32230A	150	270	73
32230-DF	150	270	73
32230U	150	270	73
