Роликовый подшипник C 2230 K

Подшипник C 2230 K — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 2230, размер 150*270*73 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 17.5 кг

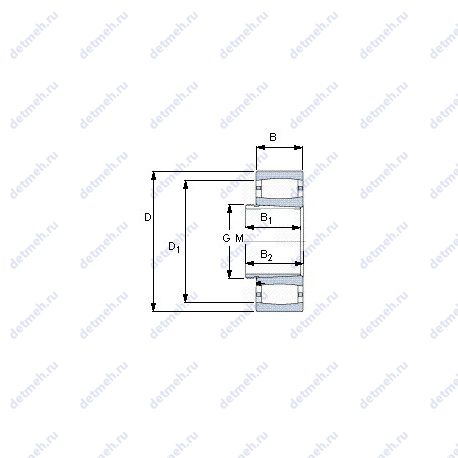

Подшипник C 2230 K чертеж — Чертеж подшипника C 2230 K

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника C 2230 K

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 150;
D (мм) Наружный диаметр - 270;
m (кг) Масса - 18.385;
В (мм) Ширина - 73;
Внутренний диаметр (d) - 150 мм;
Внутренний диаметр - 270 мм;
Внешний диаметр - 150 мм;
Высота. мм - 73;
Масса - 17.5 кг;
Наружный диаметр (D) - 270 мм;
Ширина (высота) (B) - 73 мм;

Прочие характеристики:

Da max. - 256 мм;
Ca min. - 2.5 мм;
d2 - 177 мм;
da min. - 157 мм;
s1 - 11.2 мм;
Da min. - 215 мм;
Pu (N) Предел усталостной прочности - 116000;
Размеры. мм - 270x150x73;
Граничная нагрузка по усталости (Pu) - 114 кн;
Размер (D1) - 236 мм;
Размер сопряженных деталей (da max) - 202 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
r1.2 min. - 3 мм;

Пропускная способность:

Номинальная частота вращения - 2400 об/мин;
Предельная частота вращения - 3200 об/мин;
Co (kN) Грузоподъемность статическая - 1220;
C (kN) Грузоподъемность динамическая - 980;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;
Динамическая грузоподъемность (C) - 980 кн;
Статическая грузоподъемность (C0) - 1220 кн;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.119;
Рабочий коэффициент подачи k2 - 0.096;

Классификация:

Тела качения - ролики;
Обозначение - c 2230 k;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника C 2230 K, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 2230 K

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2230	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
C 2230	Тороидальный подшипник CARB.	150	270	73	18
NP2230	Тороидальный подшипник, однорядный.	150	270	73	21
NH2230	Тороидальный подшипник, однорядный.	150	270	73	20.05
NF2230	Тороидальный подшипник, однорядный.	150	270	73	20.2
N2230 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
NU2230R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NJ2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.7
NJ2230E	Тороидальный подшипник, однорядный.	150	270	73	19.19
NU2230E	Тороидальный подшипник, однорядный.	150	270	73	18.7
NJ 2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.19
NU 2230	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NUP2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.69
NU2230 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.61
NU2230EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.3
NUP2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	18.7
NJ2230EM	Тороидальный подшипник, однорядный.	150	270	73	19.22
NUP2230E	Тороидальный подшипник, однорядный.	150	270	73	19.69
NP2230 E	Тороидальный подшипник, однорядный.	150	270	73	21
NH2230 E	Тороидальный подшипник, однорядный.	150	270	73	20.05
NF2230 E	Тороидальный подшипник, однорядный.	150	270	73	20.2
NUP2230 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.47
SL18 2230	Специальный шариковый подшипник.	150	270	73	18.43
NUP2230EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.3
NCF 2230 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	150	270	73	18.43
NU2230-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.6
NU2230-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.9
NJ 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	270	73	19
NU 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	270	73	18.5
NUP2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NUP2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.2
NU2230-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NU2230-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUP2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NUP2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NCF 2230 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	150	270	73	18

Модификации подшипника C 2230 K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32230	150	270	73
32230A	150	270	73
32230-DF	150	270	73
32230U	150	270	73
