Роликовый подшипник NUP2230EM

Подшипник NUP2230EM — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2230, размер 150*270*73 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 73 мм
Масса: 19.3 кг

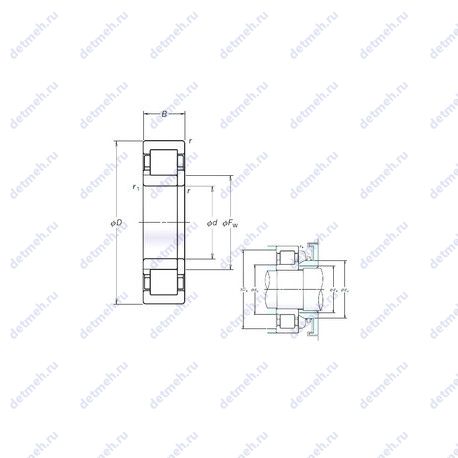

Подшипник NUP2230EM чертеж — Чертеж подшипника NUP2230EM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NUP2230EM

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

Уплотнение - нет;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 3;
Размер сопряженных деталей (db min) - 163;
Размер сопряженных деталей (Db max) - 257;
Размер сопряженных деталей (rb max.) - 2.5;
Размер сопряженных деталей (db max.) - 177;
Размер (r1 min.) - 3 мм;
Размер сопряженных деталей (Da max.) - 257;
Размер сопряженных деталей (da min.) - 163;
Размер сопряженных деталей (ra max.) - 2.5;
Количество дорожек качения - 1;
Диаметр отверстия комплекта шариков/роликов (Fw) - 182 мм.;
Размеры. мм - 150x270x73;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nup2230em;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 3 мм;
Ширина (высота) (B) - 73 мм;
Масса - 19.3 кг;
Ширина наружной обоймы (C) - 73 мм;
Высота. мм - 73;
Внешний диаметр - 270 мм;
Внутренний диаметр - 150 мм;

Пропускная способность:

Грузоподъемность статическая - 930 кн;
Частота вращения предельная при пластичной смазке - 2000 об/мин;
Частота вращения предельная при жидкой смазке - 2600 об/мин;
Грузоподъемность динамическая - 635 кн;

В таблице приведены основные размеры подшипника NUP2230EM, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP2230EM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2230	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
C 2230	Тороидальный подшипник CARB.	150	270	73	18
NF2230	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	20.2
NH2230	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	20.05
NP2230	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	21
NU2230R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NJ2230E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	19.19
NJ2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.7
NU2230E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	18.7
NJ 2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.19
NU 2230	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.7
NUP2230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.69
N2230 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	73	18.7
NUP2230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	18.7
NU2230EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.3
C 2230 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	150	270	73	17.5
NU2230 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.61
NJ2230EM	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	19.22
NF2230 E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	20.2
NH2230 E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	20.05
NUP2230E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	19.69
NP2230 E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	21
SL18 2230	Специальный шариковый подшипник.	150	270	73	18.43
NUP2230 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.47
NCF 2230 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	150	270	73	18.43
NJ2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	18.9
NU 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	270	73	18.5
NJ2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NU2230-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	18.6
NJ 2230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	270	73	19
NU2230-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NUP2230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.5
NUP2230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	73	19.2
NU2230-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NU2230-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	73	19.5
NJ2230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	73	19.5
NJ2230-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	270	73	19.5
NCF 2230 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	150	270	73	18
NUH 2230 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	150	270	73	18.1
RN2230-E-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	150	242	73	11.7

Модификации подшипника NUP2230EM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32230	150	270	73
32230A	150	270	73
32230-DF	150	270	73
32230U	150	270	73
