Роликовый подшипник N 1018 KTNHA/SP
Подшипник N 1018 KTNHA/SP — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1018, размер 90*140*24 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 90 мм
Наружный диаметр: 140 мм
Ширина: 24 мм
Масса: 1.19 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс N — Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN — Литой сепаратор из пластмассы Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4 Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника N 1018 KTNHA/SP
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

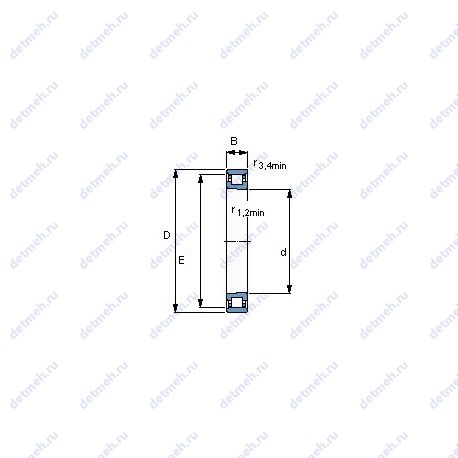

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 90
- D (мм) Наружный диаметр: 140
- m (кг) Масса: 1.19
- В (мм) Ширина: 24
- Внутренний диаметр (d): 90 мм
- Внутренний диаметр: 90 мм
- Внешний диаметр: 140 мм
- Высота. мм: 24
- Масса: 1.19 кг
- Наружный диаметр (D): 140 мм
- Ширина (высота) (B): 24 мм
Прочие характеристики:
- Da max.: 132 мм
- da min.: 98 мм
- s1: 1 мм
- E: 127 мм
- s: 3 мм
- количество смазки Gref: 13.5 cm
- Da min.: 129 мм
- Pu (N) Предел усталостной прочности: 12500
- ДС grease об/мин Достижимые скорости. смазывание пластичн: 10000
- ДС oil об/мин Достижимые скорости. точечное смазывание: 14000
- Размеры. мм: 90x140x24
- Граничная нагрузка по усталости (Pu): 12.5 кн
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размер (d1): 109.4 мм
- r1.2 min.: 1.5 мм
- r3.4 min.: 1 мм
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 10000 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 14000 мм/мин
- Статическая радиальная жесткость (нормативный коэффициент): 940 н/мкм
- Co (kN) Грузоподъемность статическая: 104
- C (kN) Грузоподъемность динамическая: 76.5
- Динамическая грузоподъемность (C): 76.5 кн
- Статическая грузоподъемность (C0): 104 кн
Классификация:
- Тела качения: ролики
- Обозначение: n 1018 ktnha/sp
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
В таблице приведены основные размеры подшипника N 1018 KTNHA/SP, технические характеристики и номинальные значения.
Таблица модификаций подшипника N 1018 KTNHA/SP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| Q1018 | Роликовый радиальный подшипник, однорядный. | 90 | 140 | 24 | 1.47 |
| N1018 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 90 | 140 | 24 | 1.35 |
| NJ1018 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 140 | 24 | 1.38 |
| QJ1018 | Шариковый подшипник с четырех-точечным контактом. | 90 | 140 | 24 | 1.47 |
| N1018K | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. | 90 | 140 | 24 | 1.27 |
| NP 1018 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 90 | 140 | 24 | 1.34 |
| N1018MR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 90 | 127 | 24 | 1.2 |
| NF 1018 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 90 | 140 | 24 | 1.34 |
| NU 1018 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 140 | 24 | 1.34 |
| NUP1018 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 140 | 24 | 1.42 |
| 3NCN1018 | Угол контакта 20 градусов. Канавка под стопорное кольцо на наружном кольце подшипника. | 90 | 140 | 24 | 1.14 |
| N1018MRKR | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. | 90 | 127 | 24 | 1.2 |
| 3NCN1018K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 140 | 24 | 1.11 |
| NU 1018 M | Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.. | 90 | 140 | 24 | 1.38 |
| NU1018-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 140 | 24 | 1.31 |
| NU 1018 ML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 90 | 140 | 24 | 1.369 |
| NU1018-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 140 | 24 | 1.4 |
| NU1018-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 90 | 140 | 24 | 1.4 |
| N1018-K-M1-SP | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. | 90 | 140 | 24 | 1.23 |
| NU1018M/HC5C3 | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 90 | 140 | 24 | 1.2 |
| 3NC NU1018 FY | Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из листовой латуни. Керамический подшипник.. | 90 | 140 | 24 | 0 |
| N 1018 KTN9/SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. | 90 | 140 | 24 | 1.2 |
| N 1018 KTN9/HC5SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. | 90 | 140 | 24 | 1.08 |
| N 1018 KTNHA/HC5SP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 90 | 140 | 24 | 1.05 |
| NU 1018 M/C3VL0241 | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Покрытия. | 90 | 140 | 24 | 1.35 |
Модификации подшипника N 1018 KTNHA/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
