Роликовый подшипник NJG 2316 VH

Подшипник NJG 2316 VH — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2316, размер 80*170*58 мм.

Стандарт: ISO
Бренды: SIGMA, SKF
Внутренний диаметр: 80 мм
Наружный диаметр: 170 мм
Ширина: 58 мм
Масса: 6.4 кг

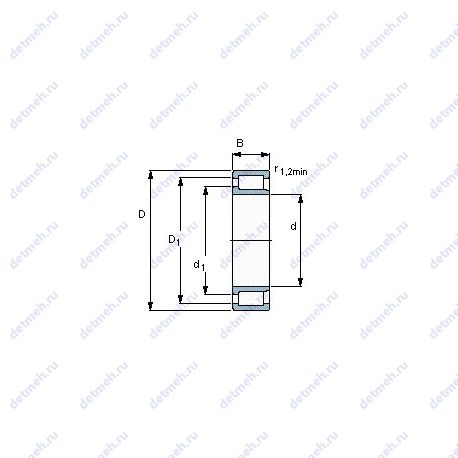

Подшипник NJG 2316 VH чертеж — Чертеж подшипника NJG 2316 VH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VH — Неразборный бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJG 2316 VH

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.35;

Прочие характеристики:

Уплотнение - нет;
Размер (D1) - 141 мм.;
Размер (r1 min.) - 2.1 мм;
Размер (r2 min.) - 2.1 мм;
Размер сопряженных деталей (Da max.) - 157;
Размер сопряженных деталей (ra max.) - 2;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 4;
Размер (F) - 98.3 мм.;
Размер (d1) - 109 мм.;
Размер (r3 min.) - – мм.;
Размер (r4 min.) - – мм.;
Количество дорожек качения - 1;
Размер сопряженных деталей (da min.) - 92;
Размер сопряженных деталей (das rec.) - 104;
Размер сопряженных деталей (db max.) - 95;
Pu (N) Предел усталостной прочности - 71000;
Размеры. мм - 80x170x58;
Грузоподъемность динамическая - 457 кн;
Граничная нагрузка по усталости (Pu) - 71;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 58 мм.;
d (мм) Внутренний диаметр - 80;
D (мм) Наружный диаметр - 170;
m (кг) Масса - 6.4;
В (мм) Ширина - 58;
Внутренний диаметр - 80 мм;
Внешний диаметр - 170 мм;
Высота. мм - 58;
Ширина наружной обоймы (C) - 58 мм.;
Масса - 6.4 кг;

Классификация:

Нагрузка - радиальная;
Обозначение - njg2316vh, njg 2316 vh;
Основной тип - роликовый радиальный;
Тела качения - ролики;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 570;
C (kN) Грузоподъемность динамическая - 457;
Nном (об/мин) Номинальная частота вращения. об/мин - 1500;
Nпр (об/мин) Предельная частота вращения - 1900;
Nпр (об/мин) Предельная частота вращения. об/мин - 1900;
Nном (об/мин) Номинальная частота вращения - 1500;
Грузоподъемность статическая - 570 кн;
Частота вращения номинальная - 1500 об/мин;
Частота вращения предельная - 1900 об/мин;

Производитель SIGMA

SIGMA — польский производитель подшипников, который специализируется на выпуске шариковых и роликовых подшипников для различных отраслей промышленности. Компания известна высоким качеством надежности и соответствию международным стандартам, а продукция конкурентоспособными ценами. Подшипники SIGMA применяются в машиностроении, сельском хозяйстве и автомобильной промышленности.

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - njg 2316 vh;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 58 мм.;
Внутренний диаметр - 80 мм;
Внешний диаметр - 170 мм;
Высота. мм - 58;
Ширина наружной обоймы (C) - 58 мм.;
Масса - 6.4 кг;

Прочие характеристики:

Размеры. мм - 80x170x58;
Количество дорожек качения - 1;
Уплотнение - нет;

В таблице приведены основные размеры подшипника NJG 2316 VH, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJG 2316 VH

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2316	Основное исполнение.	80	170	58	6.1
2316S	Только для внутреннего и наружного колец.	80	170	58	5.54
NH2316	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	6.43
2316 M	Только для внутреннего и наружного колец. Твердый латунный сепаратор с шариковой направляющей.	80	170	58	6.31
2316SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	80	170	58	5.54
N 2316	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	80	170	58	5.67
NF2316	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	5.95
C 2316	Тороидальный подшипник CARB.	80	170	58	6.3
2316 K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	80	170	58	6.1
2316 KM	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	80	170	58	0
NJ2316E	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	6.11
NU2316E	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	5.95
NJ 2316	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	170	58	5.91
NU 2316	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	170	58	5.91
NJ2316R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	170	58	5.95
NU2316R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	170	58	5.95
NH2316 E	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	6.43
2316-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	80	170	58	6.1
NUP2316E	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	6.27
NUP2316R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	170	58	5.95
C 2316 K	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	80	170	58	6.3
NU2316EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	170	58	6.5
NUP 2316	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	80	170	58	5.91
SL19 2316	Специальный шариковый подшипник.	80	170	58	6.32
NU2316 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	80	170	58	5.73
NJ2316 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	80	170	58	5.73
NJF2316 V	Бессепараторный подшипник.	80	170	58	6.32
NJ2316-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	80	170	58	6.4
ZSL19 2316	Роликовый радиальный цилиндрический подшипник, однорядный.	80	170	58	6.2
NUP2316 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	80	170	58	5.73
NU2316EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	80	170	58	6
UKX16+H2316	Роликовый радиальный цилиндрический подшипник, однорядный.	80	150	46	3.86
2316-K-M-C3	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	80	170	58	6.1
NU2316-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	80	170	58	5.9
NJ2316-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	80	170	58	5.9
NJ 2316 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	80	170	58	5.97
NJ 2316 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	80	170	58	6.952
NU 2316 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	80	170	58	6.735
NU 2316 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	80	170	58	6
NU2316-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	80	170	58	5.9

Модификации подшипника NJG 2316 VH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NJG 2316 VH

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	NJG 2316 VH	80	170	58	ISO
SIGMA	NJG 2316 VH	80	170	58	ISO

Аналог подшипника NJG 2316 VH — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
32316B	80	170	58
32316J	80	170	58
32316U	80	170	58
32316C	80	170	58
32316BC12	80	170	58
LSL192316	80	170	58
