Роликовый подшипник RN2306-E-MPBX

Подшипник RN2306-E-MPBX — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2306, размер 30*62.5*27 мм.

Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 30 мм
Наружный диаметр: 62.5 мм
Ширина: 27 мм
Масса: 0.345 кг

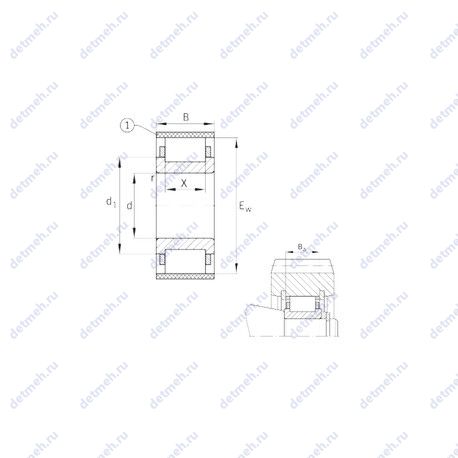

Подшипник RN2306-E-MPBX чертеж — Чертеж подшипника RN2306-E-MPBX

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс MP — Механически обработанный сепаратор оконного типа из латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RN2306-E-MPBX

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

Количество дорожек качения - 1;
Исполнение - x-life;
Размер (X) - 18;
Размер (Ba) - 25.2;
Уплотнение - нет;
Размер (d1) - 45 мм.;
Размеры. мм - 30x62.5x27;

Габаритные и посадочные размеры:

Наружный диаметр (Ew) - 62.5 мм.;
Радиус наружней фаски - 1.1 мм.;
Масса - 0.345 кг;
Ширина (высота) (B) - 27 мм;
Высота. мм - 27;
Внешний диаметр - 62.5 мм;
Внутренний диаметр - 30 мм;

Пропускная способность:

Грузоподъемность статическая - 75 кн;
Грузоподъемность динамическая - 86 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - rn2306-e-mpbx;
Тела качения - ролики;

В таблице приведены основные размеры подшипника RN2306-E-MPBX, технические характеристики и номинальные значения.

Таблица модификаций подшипника RN2306-E-MPBX

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2306	Основное исполнение.	30	72	27	0.5
2306S	Только для внутреннего и наружного колец.	30	72	27	0.48
2306 M	Только для внутреннего и наружного колец.	30	72	27	0.55
NH2306	Роликовый радиальный подшипник, однорядный.	30	72	27	0.577
N 2306	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	72	27	0.53
2306 K	Коническое внутреннее отверстие, конусность 1:12.	30	72	27	0.5
2306SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	30	72	27	0.48
NF2306	Роликовый радиальный подшипник, однорядный.	30	72	27	0.55
N2306E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	72	27	0.538
NU2306R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	27	0.534
NJ2306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	27	0.534
NU2306E	Роликовый радиальный подшипник, однорядный.	30	72	27	563
NJ 2306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	27	0.514
NU 2306	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	27	0.514
NU2306F	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из стали или специального чугуна.	30	72	27	0
NJ2306E	Роликовый радиальный подшипник, однорядный.	30	72	27	572
NH2306 E	Роликовый радиальный подшипник, однорядный.	30	72	27	0.577
NUP2306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	27	0.534
NUP 2306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	27	0.514
2306-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	30	72	27	0.5
2306-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	30	72	27	0.488
NUP2306E	Роликовый радиальный подшипник, однорядный.	30	72	27	581
2306EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	27	0.57
NU2306 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	30	72	27	0.518
NJ2306 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	30	72	27	0.518
NJ2306 EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	27	596
NJ2306-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	30	72	27	0.56
NJF2306 V	Бессепараторный подшипник.	30	72	27	0.56
H-E32306J	Закрепительная втулка для дюймового вала. Штампованный сепаратор из стального листа.	30	72	27	0.579
SL19 2306	Специальный шариковый подшипник.	30	72	27	0.56
NJ2306EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	27	0.54
NJ2306 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	27	632
NU2306F/C3	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из стали или специального чугуна.	30	72	27	0
NU2306EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	27	0.53
NUP2306 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	30	72	27	0.518
ZSL19 2306	Роликовый радиальный подшипник, однорядный.	30	72	27	0.55
UKX06+H2306	Роликовый радиальный подшипник, однорядный.	30	72	27	0.54
NU2306E.TVP	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	27	0.53
2306-2RSTN9	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида.	30	72	27	0.51
2306K+H2306	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	30	72	27	0.5

Модификации подшипника RN2306-E-MPBX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
