Шариковый подшипник 2308 EKTN9 + H 2308
Подшипник 2308 EKTN9 + H 2308 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2308, размер 90*90*33 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 90 мм
Наружный диаметр: 90 мм
Ширина: 33 мм
Масса: 1.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

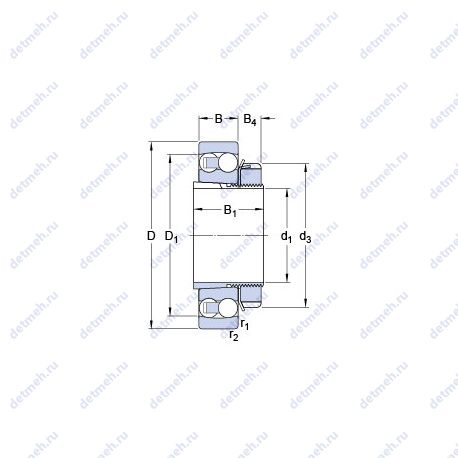

Таблица размеров и характеристик подшипника 2308 EKTN9 + H 2308
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент (Y)1: 1.6
- Расчетный коэффициент (e): 0.4
- Расчетный коэффициент (Y)0: 1.6
- Расчетный коэффициент (Y)2: 2.4
- Расчетный коэффициент (kr): 0.05
Прочие характеристики:
- Размер (d1): 35 мм
- r1.2 min.: 1.5 мм
- Размер сопряженных деталей (db min): 45 мм
- Da max.: 81 мм
- B1: 46 мм
- Ba min.: 6 мм
- d3: 58 мм
- B4: 10 мм
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размер сопряженных деталей (da max): 53 мм
- Размер (D1): 77.8 мм
- Граничная нагрузка по усталости (Pu): 0.82 кн
- Размеры. мм: 90x35x46
Пропускная способность:
- Номинальная частота вращения: 14000 об/мин
- Предельная частота вращения: 10000 об/мин
- Статическая грузоподъемность (C0): 16 кн
- Динамическая грузоподъемность (C): 54 кн
Классификация:
- Нагрузка: радиальная
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Обозначение: 2308 ektn9 + h 2308
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 33 мм
- Наружный диаметр (D): 90 мм
- Масса: 1.1 кг
- Высота. мм: 46
- Внешний диаметр: 35 мм
- Внутренний диаметр: 90 мм
В таблице приведены основные размеры подшипника 2308 EKTN9 + H 2308, технические характеристики и номинальные значения.
Таблица модификаций подшипника 2308 EKTN9 + H 2308
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2308 | Основное исполнение. | 40 | 90 | 33 | 889 |
| 2308K | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 40 | 90 | 33 | 0.925 |
| 2308S | Только для внутреннего и наружного колец. | 40 | 90 | 33 | 0.889 |
| N 2308 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 40 | 90 | 33 | 0.932 |
| N2308E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 40 | 90 | 33 | 0.974 |
| NF2308 | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 1.1 |
| 2308SK | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 40 | 90 | 33 | 0.889 |
| NH2308 | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 1.053 |
| NJ2308E | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 0.987 |
| NJK2308 | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 1.01 |
| 2308G15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 40 | 90 | 33 | 0.92 |
| NU2308R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 40 | 90 | 33 | 0.962 |
| NJ2308R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 40 | 90 | 33 | 0.962 |
| NU2308E | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 0.962 |
| NJ 2308 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 40 | 90 | 33 | 0.956 |
| NU 2308 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 40 | 90 | 33 | 0.962 |
| 2308 EM | Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца. | 40 | 90 | 33 | 1.01 |
| NUP 2308 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 40 | 90 | 33 | 0.962 |
| NUP2308E | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 1.013 |
| 2308 TN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. | 40 | 90 | 33 | 0.93 |
| 2308-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. | 40 | 90 | 33 | 0.922 |
| NH2308 E | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 1.053 |
| 2308KG15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 40 | 90 | 33 | 0.9 |
| NUP2308R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 40 | 90 | 33 | 0.962 |
| 2308-2RS | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. | 40 | 90 | 33 | 1.01 |
| NJ2308-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 40 | 90 | 33 | 1 |
| 2308EEG15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 40 | 90 | 33 | 1.05 |
| 2308 ETN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 40 | 90 | 33 | 0.93 |
| NJF2308 V | Бессепараторный подшипник. | 40 | 90 | 33 | 1.01 |
| NJ2308 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. | 40 | 90 | 33 | 0.933 |
| NU2308 ET | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 40 | 90 | 33 | 0.933 |
| 2308 KTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 40 | 90 | 33 | 0.93 |
| SL19 2308 | Специальный шариковый подшипник. | 40 | 90 | 33 | 1.01 |
| NJ2308EG15 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 40 | 90 | 33 | 0.98 |
| NU2308EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 40 | 90 | 33 | 0.94 |
| NUP2308 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита. | 40 | 90 | 33 | 0.933 |
| 2308 EKTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 40 | 90 | 33 | 0.93 |
| ZSL19 2308 | Шариковый сферический подшипник, двухрядный. | 40 | 90 | 33 | 1 |
| NJ2308E.TVP | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 40 | 90 | 33 | 0.968 |
| 2308-2RSTN9 | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида. | 40 | 90 | 33 | 0.96 |
Модификации подшипника 2308 EKTN9 + H 2308 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
