Шариковый подшипник 2214 E-2RS1TN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер (d2) - 81.4 мм.;
• Размер сопряженных деталей (da max) - 81;
• Размер сопряженных деталей (Da max.) - 116;
• Размер сопряженных деталей (ra max.) - 1.5;
• Размер сопряженных деталей (da min.) - 79;
• Размер (r2 min.) - 1.5 мм;
• Pu (N) Предел усталостной прочности - 750;
• Размеры. мм - 70x125x31;
• Грузоподъемность динамическая - 35.8 кн;
• Граничная нагрузка по усталости (Pu) - 0.75;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 109 мм.;
• Размер (r1 min.) - 1.5 мм;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 2214e-2rs1tn9, 2214 e-2rs1tn9;
• Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.18;
• Расчетный коэффициент (Y0) - 3.6;
• Расчетный коэффициент (Y1) - 3.5;
• Расчетный коэффициент (Y2) - 5.4;
• Расчетный коэффициент (kr) - 0.045;

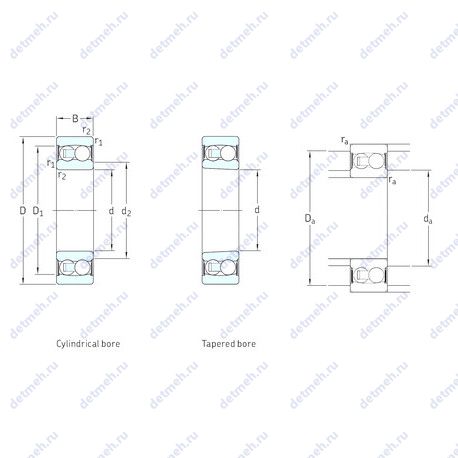

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 70;
• D (мм) Наружный диаметр - 125;
• m (кг) Масса - 1.45;
• В (мм) Ширина - 31;
• Масса - 1.45 кг;
• Внутренний диаметр - 70 мм;
• Внешний диаметр - 125 мм;
• Высота. мм - 31;
• Ширина наружной обоймы (C) - 31 мм.;
• Ширина (высота) (B) - 31 мм.;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 14.6;
• C (kN) Грузоподъемность динамическая - 35.8;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - -;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 3400;
• Грузоподъемность статическая - 14.6 кн;
• Частота вращения предельная - 3400 об/мин;
