Шариковый подшипник 2206 EKTN9 + H 306

Подшипник 2206 EKTN9 + H 306 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2206, размер 25*62*20 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 25 мм
Наружный диаметр: 62 мм
Ширина: 20 мм
Масса: 0.36 кг

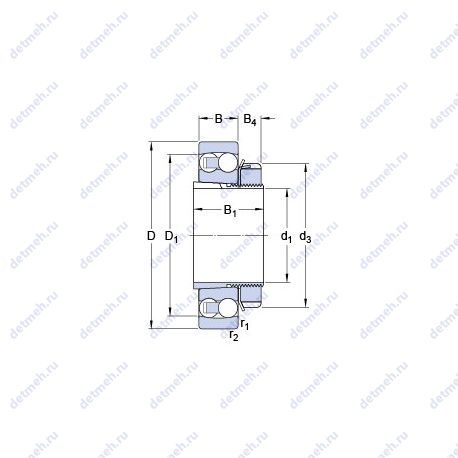

Подшипник 2206 EKTN9 + H 306 чертеж — Чертеж подшипника 2206 EKTN9 + H 306

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 2 — Только для внутреннего и наружного колец Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс E — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2206 EKTN9 + H 306

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (Y)1 - 1.9;
Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Y)0 - 2;
Расчетный коэффициент (Y)2 - 3;
Расчетный коэффициент (kr) - 0.045;

Прочие характеристики:

Размер (d1) - 25 мм;
r1.2 min. - 1 мм;
Размер сопряженных деталей (db min) - 33 мм;
Da max. - 56.4 мм;
B1 - 31 мм;
Ba min. - 5 мм;
d3 - 45 мм;
B4 - 8 мм;
Размер сопряженных деталей (ra max.) - 1 мм;
Размер сопряженных деталей (da max) - 38 мм;
Размер (D1) - 54 мм;
Граничная нагрузка по усталости (Pu) - 0.35 кн;
Размеры. мм - 62x25x31;

Пропускная способность:

Номинальная частота вращения - 22000 об/мин;
Предельная частота вращения - 15000 об/мин;
Статическая грузоподъемность (C0) - 6.7 кн;
Динамическая грузоподъемность (C) - 23.8 кн;

Классификация:

Нагрузка - радиальная;
Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 2206 ektn9 + h 306;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 20 мм;
Наружный диаметр (D) - 62 мм;
Масса - 0.36 кг;
Высота. мм - 31;
Внешний диаметр - 25 мм;
Внутренний диаметр - 62 мм;

В таблице приведены основные размеры подшипника 2206 EKTN9 + H 306, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2206 EKTN9 + H 306

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2206	Основное исполнение.	30	62	20	249
2206S	Только для внутреннего и наружного колец.	30	62	20	0.249
2206K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	30	62	20	0.26
S2206	Керамический материал.	30	62	20	0.26
2206SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	30	62	20	0.249
N 2206	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	62	20	0.26
NH2206	Шариковый сферический подшипник, двухрядный.	30	62	20	0.287
N2206E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	62	20	0.268
NU 2206	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	20	0.266
NJ 2206	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	20	0.266
NFV2206	Шариковый сферический подшипник, двухрядный.	30	62	20	0.28
NJ2206R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	20	0.262
NU2206R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	20	0.262
NU2206E	Шариковый сферический подшипник, двухрядный.	30	62	20	0.262
NJ2206E	Шариковый сферический подшипник, двухрядный.	30	62	20	255
NUP2206R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	62	20	0.262
NJ2206EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.295
NU2206EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.295
2206 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	30	62	20	0.26
NUP 2206	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	62	20	0.266
RUS2206E	Шариковый сферический подшипник, двухрядный.	37.5	62	20	0.26
2206-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	30	62	20	0.268
NU2206EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	20	0.3
2206-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	30	62	20	0.252
NH2206 E	Шариковый сферический подшипник, двухрядный.	30	62	20	0.287
NUP2206E	Шариковый сферический подшипник, двухрядный.	30	62	20	0.276
C 2206 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	30	62	20	0.29
2206 KTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	30	62	20	0.26
NA2206XLL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	62	20	0.64
NU2206 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	30	62	20	0.255
NJ2206 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	30	62	20	0.255
C 2206 KV	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	30	62	20	0.28
NUP2206EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.295
SL18 2206	Специальный шариковый подшипник.	30	62	20	0.3
NCF2206-V	Бессепараторный подшипник.	30	62	20	0.3
2206 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	30	62	20	0.26
S2206-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	30	62	20	0.26
NJ2206 EN	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Канавка под стопорное кольцо на наружном кольце подшипника.	30	62	20	257
2206EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.27
NJ2206 EM6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	20	295

Модификации подшипника 2206 EKTN9 + H 306 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
