Подшипник 1204 EKTN9 + H 204 ISO
Модификация 1204 EKTN9 + H 204 — это импортный сферический подшипник, основное конструктивное исполнение - 1204.
Размер подшипника: 17*47*14 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 17 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.16 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1204 EKTN9 + H 204
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1204 | Основное исполнение. | 20 | 47 | 14 | 0.12 |
| 1204 K | Коническое внутреннее отверстие, конусность 1:12 | 20 | 47 | 14 | 0.12 |
| 1204-K-TVH-C3 + H204 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.116 |
| 1204-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.118 |
| 1204-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.116 |
| 1204 KTN9 | 20 | 47 | 14 | 0.12 | |
| 1204 TN9 | 20 | 47 | 14 | 0.12 | |
| 1204 KTN9+H204 | 17 | 47 | 14 | 0.16 | |
| 1204SK | 20 | 47 | 14 | 0.12 | |
| 1204S | Механически обработанный сепаратор | 20 | 47 | 14 | 0.12 |
| 1204 EKTN9 | 20 | 47 | 14 | 0.12 | |
| 1204 ETN9 | 20 | 47 | 14 | 0.12 | |
| S1204-2RS | 20 | 47 | 14 | 0.12 | |
| S1204 | 20 | 47 | 14 | 0.12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1204 EKTN9 + H 204
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| S6303-2RSR | 17 | 47 | 14 | |||
| W 6303-2RZ | 17 | 47 | 14 | |||
| W 6303-2RS1 | 17 | 47 | 14 | |||
| 1303-TVH | 17 | 47 | 14 | |||
| 1303 ETN9 | 17 | 47 | 14 | |||
| 1303 EM | 17 | 47 | 14 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1204 EKTN9 + H 204
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1204 ektn9 + h 204;
- Нагрузка - радиальная;
- Тип - сферический;

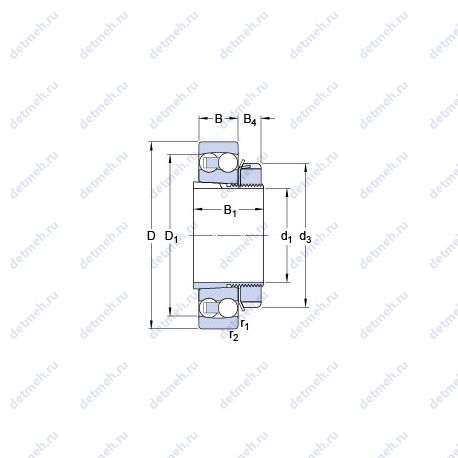

Прочие характеристики:
- Размеры. мм - 47x17x24;
- Граничная нагрузка по усталости (Pu) - 0.18 кн;
- Размер (D1) - 40 мм;
- Размер сопряженных деталей (da max) - 28.5 мм;
- Размер сопряженных деталей (ra max.) - 1 мм;
- Размер (d1) - 17 мм;
- r1.2 min. - 1 мм;
- Размер сопряженных деталей (db min) - 23 мм;
- Da max. - 41.4 мм;
- B1 - 24 мм;
- Ba min. - 5 мм;
- d3 - 32 мм;
- B4 - 7 мм;
Габаритные и посадочные размеры:
- Внутренний диаметр - 47 мм;
- Внешний диаметр - 17 мм;
- Высота. мм - 24;
- Масса - 0.16 кг;
- Наружный диаметр (D) - 47 мм;
- Ширина (высота) (B) - 14 мм;
Пропускная способность:
- Динамическая грузоподъемность (C) - 12.7 кн;
- Статическая грузоподъемность (C0) - 3.4 кн;
- Номинальная частота вращения - 32000 об/мин;
- Предельная частота вращения - 20000 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.3;
- Расчетный коэффициент (Y)0 - 2.2;
- Расчетный коэффициент (Y)1 - 2.1;
- Расчетный коэффициент (Y)2 - 3.3;
- Расчетный коэффициент (kr) - 0.04;
