Подшипник 1204SK ISO
Модификация 1204SK — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1204.
Размер подшипника: 20*47*14 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.12 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1204SK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1204 | Основное исполнение. | 20 | 47 | 14 | 0.12 |
| 1204 K | Коническое внутреннее отверстие, конусность 1:12 | 20 | 47 | 14 | 0.12 |
| 1204K+H204 | Коническое внутреннее отверстие, конусность 1:12 | 20 | 52 | 15 | 0.12 |
| 1204-K-TVH-C3 + H204 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.116 |
| 1204-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.118 |
| 1204-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.116 |
| 1204 KTN9 | 20 | 47 | 14 | 0.12 | |
| 1204 TN9 | 20 | 47 | 14 | 0.12 | |
| 1204 KTN9+H204 | 17 | 47 | 14 | 0.16 | |
| 1204S | Механически обработанный сепаратор | 20 | 47 | 14 | 0.12 |
| 1204 EKTN9 | 20 | 47 | 14 | 0.12 | |
| 1204 EKTN9 + H 204 | 17 | 47 | 14 | 0.16 | |
| 1204 ETN9 | 20 | 47 | 14 | 0.12 | |
| S1204-2RS | 20 | 47 | 14 | 0.12 | |
| S1204 | 20 | 47 | 14 | 0.12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1204SK
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1204 | 20 | 47 | 14 | |||
| 1204 K | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 1204-K-TVH-C3 + H204 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 1204-TVH | 20 | 47 | 14 | |||
| 1204-K-TVH-C3 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 11204 TN9 | 20 | 47 | 14 | |||
| 1204 KTN9 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 1204 TN9 | 20 | 47 | 14 | |||
| 1204S | 20 | 47 | 14 | |||
| 11204 ETN9 | 20 | 47 | 14 | |||
| 1204 EKTN9 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 1204 ETN9 | 20 | 47 | 14 | |||
| 1204-2RS | 20 | 47 | 14 | |||
| S1204-2RS | 20 | 47 | 14 | |||
| S1204 | 20 | 47 | 14 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1204SK
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель NTN
NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1204sk;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 20x47x14;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер сопряженных деталей (da min.) - 25;
- Размер сопряженных деталей (Da max.) - 42;
- Размер сопряженных деталей (ra max.) - 1;

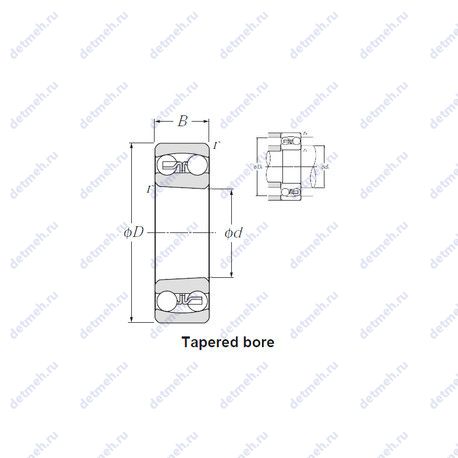

Габаритные и посадочные размеры:
- Внутренний диаметр - 20 мм;
- Внешний диаметр - 47 мм;
- Высота. мм - 14;
- Ширина наружной обоймы (C) - 14 мм;
- Масса - 0.12 кг;
- Ширина (высота) (B) - 14 мм;
- Радиус наружней фаски - 1 мм;
Пропускная способность:
- Грузоподъемность динамическая - 10 кн;
- Грузоподъемность статическая - 2.61 кн;
- Частота вращения предельная при пластичной смазке - 14 000 об/мин;
- Частота вращения предельная при жидкой смазке - 17 000 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.29;
- Расчетный коэффициент (Y0) - 2.3;
- Расчетный коэффициент (Y2) - 3.4;
- Расчетный коэффициент (Y1) - 2.2;
