Шариковый подшипник 1303-TVH
Подшипник 1303-TVH — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1303, размер 17*47*14 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 17 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.065 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

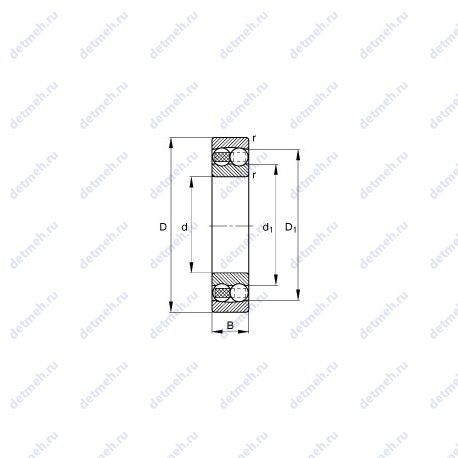

Таблица размеров и характеристик подшипника 1303-TVH
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.065 kg
- da min.: 22.6 мм.
- Размер (r): 1 мм.
- Y2: 3
- Y1: 1.94
- Da max.: 41.4 мм.
- nB: 18500 1/min
- nG: 18000 1/min
- Cur: 197 n
- Y0: 2.03
- e: 0.32
- C0r: 3150 n
- Cr: 12900 n
- Размер (D1): 37.3 мм.
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 26.7 мм.
- Размеры. мм: 17x47x14
Классификация:
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 1303-tvh
- Тела качения: шарики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 47 мм
- Внутренний диаметр (d): 17 мм
- Ширина (высота) (B): 14 мм
- Высота. мм: 14
- Внешний диаметр: 47 мм
- Внутренний диаметр: 17 мм
В таблице приведены основные размеры подшипника 1303-TVH, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1303-TVH
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1303 | Основное исполнение. | 17 | 47 | 14 | 0.13 |
| 1303S | Шариковый сферический подшипник, двухрядный. | 17 | 47 | 14 | 0.13 |
| 1303G14 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 17 | 47 | 14 | 0.13 |
| 1303 EM | Канавка во внешнем кольце, но без стопорного кольца. | 17 | 47 | 14 | 0.13 |
| 1303 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 17 | 47 | 14 | 0.12 |
| 1303 ETN9 | Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 17 | 47 | 14 | 0.12 |
Модификации подшипника 1303-TVH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1204 KTN9+H204 | 17 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
| 1204 EKTN9 + H 204 | 17 | 47 | 14 | Проточка на внешнем кольце для смазки |
