Модификация 1204 TN9 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1204.

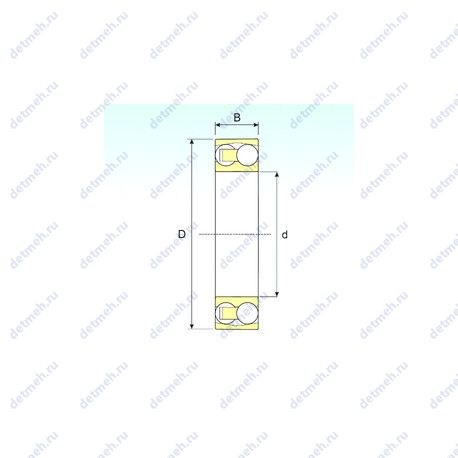

Размер подшипника: 20*47*14 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|
1204 | Основное исполнение. | 20 | 47 | 14 | 0.12 |
1204 K | Коническое внутреннее отверстие, конусность 1:12 | 20 | 47 | 14 | 0.12 |
1204K+H204 | Коническое внутреннее отверстие, конусность 1:12 | 20 | 52 | 15 | 0.12 |
1204-K-TVH-C3 + H204 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.116 |
1204-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.118 |
1204-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66 | 20 | 47 | 14 | 0.116 |
1204 KTN9 | 20 | 47 | 14 | 0.12 | |
1204 KTN9+H204 | 17 | 47 | 14 | 0.16 | |
1204SK | 20 | 47 | 14 | 0.12 | |
1204S | Механически обработанный сепаратор | 20 | 47 | 14 | 0.12 |
1204 EKTN9 | 20 | 47 | 14 | 0.12 | |
1204 EKTN9 + H 204 | 17 | 47 | 14 | 0.16 | |
1204 ETN9 | 20 | 47 | 14 | 0.12 | |
S1204-2RS | 20 | 47 | 14 | 0.12 | |
S1204 | 20 | 47 | 14 | 0.12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
Так же могут отличаться технические требования:
Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
---|---|---|---|---|---|---|
1204 | 20 | 47 | 14 | |||
1204 K | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
1204-K-TVH-C3 + H204 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
1204-TVH | 20 | 47 | 14 | |||
1204-K-TVH-C3 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
11204 TN9 | 20 | 47 | 14 | |||
1204 KTN9 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
1204SK | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
1204S | 20 | 47 | 14 | |||
11204 ETN9 | 20 | 47 | 14 | |||
1204 EKTN9 | 20 | 47 | 14 | Проточка на внешнем кольце для смазки | ||
1204 ETN9 | 20 | 47 | 14 | |||
1204-2RS | 20 | 47 | 14 | |||
S1204-2RS | 20 | 47 | 14 | |||
S1204 | 20 | 47 | 14 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
Прочие характеристики:
Габаритные и посадочные размеры:
Пропускная способность:
