Шариковый подшипник 1303 EM

Подшипник 1303 EM — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1303, размер 17*47*14 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 17 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.13 кг

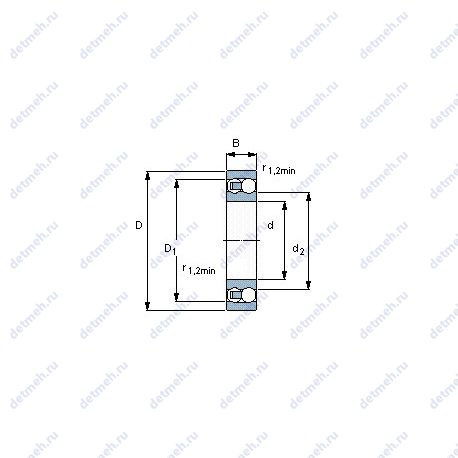

Подшипник 1303 EM чертеж — Чертеж подшипника 1303 EM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс E — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1303 EM

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - 1303 em;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 17;
D (мм) Наружный диаметр - 47;
m (кг) Масса - 0.13;
В (мм) Ширина - 14;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 180;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 3.4;
C (kN) Грузоподъемность динамическая - 12.7;

В таблице приведены основные размеры подшипника 1303 EM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1303 EM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1303	Основное исполнение.	17	47	14	0.13
1303S	Шариковый сферический подшипник, двухрядный.	17	47	14	0.13
1303G14	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	17	47	14	0.13
1303-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	17	47	14	0.065
1303 TN9	Литой сепаратор из стекло-наполненного полиамида.	17	47	14	0.12
1303 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	17	47	14	0.12

Модификации подшипника 1303 EM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
1204 KTN9+H204	17	47	14		Проточка на внешнем кольце для смазки
1204 EKTN9 + H 204	17	47	14		Проточка на внешнем кольце для смазки
