Шариковый подшипник 1303G14

Подшипник 1303G14 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1303, размер 17*47*14 мм.

Стандарт: ISO
Бренд: SNR
Внутренний диаметр: 17 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.13 кг

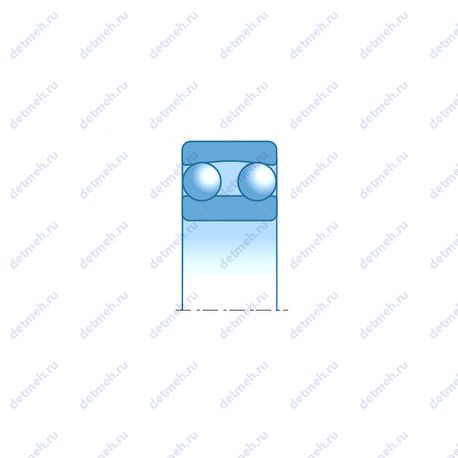

Подшипник 1303G14 чертеж — Чертеж подшипника 1303G14

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1303G14

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Классификация:

Основной тип - шариковый радиальный сферический;
Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 1303g14;
Тип - сферический;

Прочие характеристики:

Размеры. мм - 17x47x14;
Количество дорожек качения - 2;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 17.000 мм;
Внешний диаметр - 47.000 мм;
Высота. мм - 14.000;
Ширина (высота) (B) - 14.000 мм.;
Масса - 0.13 кг;
Ширина наружной обоймы (C) - 14.000 мм.;

В таблице приведены основные размеры подшипника 1303G14, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1303G14

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1303	Основное исполнение.	17	47	14	0.13
1303S	Шариковый сферический подшипник, двухрядный.	17	47	14	0.13
1303 EM	Канавка во внешнем кольце, но без стопорного кольца.	17	47	14	0.13
1303-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	17	47	14	0.065
1303 TN9	Литой сепаратор из стекло-наполненного полиамида.	17	47	14	0.12
1303 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	17	47	14	0.12

Модификации подшипника 1303G14 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
1204 KTN9+H204	17	47	14		Проточка на внешнем кольце для смазки
1204 EKTN9 + H 204	17	47	14		Проточка на внешнем кольце для смазки
