Роликовый подшипник 21306 CCK

Подшипник 21306 CCK — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21306, размер 30*72*19 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.4 кг

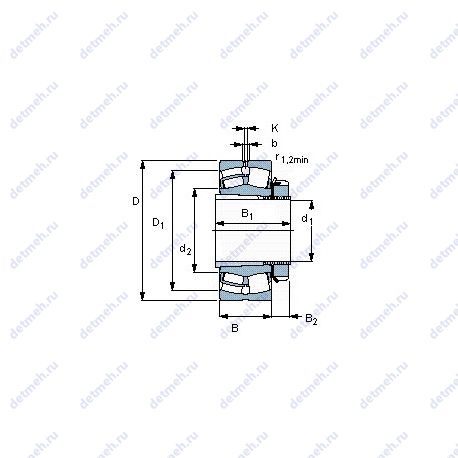

Подшипник 21306 CCK чертеж — Чертеж подшипника 21306 CCK

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс CC — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 21306 CCK

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 72;
d (мм) Внутренний диаметр - 30;
m (кг) Масса - 0.4;
В (мм) Ширина - 19;
Внутренний диаметр (d) - 30 мм;
Внутренний диаметр - 72 мм;
Внешний диаметр - 30 мм;
Высота. мм - 19;
Масса - 0.4 кг;
Наружный диаметр (D) - 72 мм;
Ширина (высота) (B) - 19 мм;

Пропускная способность:

Предельная частота вращения - 10000 об/мин;
Номинальная частота вращения - 8200 об/мин;
Co (kN) Грузоподъемность статическая - 61;
C (kN) Грузоподъемность динамическая - 55.2;
Nном (об/мин) Номинальная частота вращения. об/мин - 7500;
Nпр (об/мин) Предельная частота вращения - 10000;
Nпр (об/мин) Предельная частота вращения. об/мин - 10000;
Nном (об/мин) Номинальная частота вращения - 7500;
Динамическая грузоподъемность (C) - 65.7 кн;
Статическая грузоподъемность (C0) - 61 кн;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.27;
Расчетный коэффициент (Y)0 - 2.5;
Расчетный коэффициент (Y)1 - 2.5;
Расчетный коэффициент (Y)2 - 3.7;

Прочие характеристики:

d2 - 43.3 мм;
da min. - 35 мм;
Рекомендуемый угол затяжки стопорной гайки α - 100°;
Pu (N) Предел усталостной прочности - 6800;
Размеры. мм - 72x30x19;
Граничная нагрузка по усталости (Pu) - 6.8 кн;
Размер (D1) - 58.8 мм;
Размер сопряженных деталей (da max) - 43 мм;
Размер сопряженных деталей (ra max.) - 1 мм;
r1.2 min. - 1.1 мм;
Da max. - 65 мм;

Классификация:

Тип - сферический;
Тела качения - ролики;
Форма роликов - бочкообразные;
Обозначение - 21306 cck;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника 21306 CCK, технические характеристики и номинальные значения.

Таблица модификаций подшипника 21306 CCK

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
21306	Основное исполнение.	30	72	19	0.41
21306E	Роликовый радиальный сферический подшипник, двухрядный.	30	72	19	0.43
21306V	Бессепараторный подшипник.	30	72	19	0.39
21306AX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	72	19	0.43
21306VK	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	30	72	19	0.39
21306 K	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.41
21306EK	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.43
21306RH	Роликовый радиальный сферический подшипник, двухрядный.	30	72	19	0.43
21306AXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	72	19	0.43
21306 CC	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	30	72	19	0.41
21306W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306RHK	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.424
21306VCSJ	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306CDE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	30	72	19	0.39
21306 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306CDKE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.39
21306 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306VCSJC3	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306KVCSJC3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306-E1-TVPB	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	19	0.386
21306-E1-K-TVPB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	19	0.386
21306 EKW33+H306	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	25	72	19	0.51
21306 KCW33+H306	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38

Модификации подшипника 21306 CCK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
