Роликовый подшипник 21306-E1-K-TVPB
Подшипник 21306-E1-K-TVPB — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21306, размер 30*72*19 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.386 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

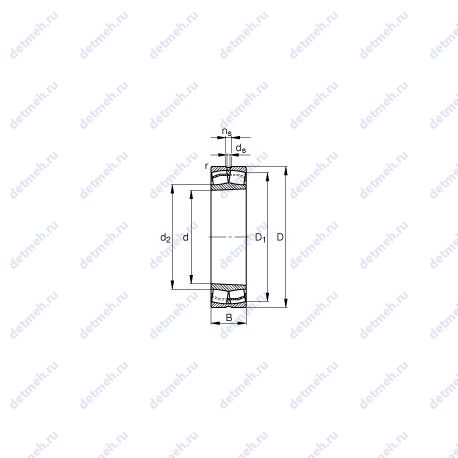

Таблица размеров и характеристик подшипника 21306-E1-K-TVPB
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- C0r: 63000 n
- Основные размеры по DIN 635-2. с коническим отверстием. конусность 1: 12
- d2: 41.5 мм.
- da min.: 37 мм.
- Размер (r): 1.1 мм.
- ns: мм.
- ds: мм.
- Y2: 3.71
- Y1: 2.49
- Da max.: 65 мм
- nB: 7500 1/min
- nG: 12000 1/min
- Cur: 7000 n
- Y0: 2.43
- e: 0.27
- Cr: 72000 n
- m: 0.386 kg
- Размер (D1): 59.9 мм.
- Размер сопряженных деталей (ra max.): 1 мм
- Размеры. мм: 30x72x19
Классификация:
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 21306-e1-k-tvpb
- Форма роликов: бочкообразные
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 72 мм
- Внутренний диаметр (d): 30 мм
- Ширина (высота) (B): 19 мм
- Высота. мм: 19
- Внешний диаметр: 72 мм
- Внутренний диаметр: 30 мм
В таблице приведены основные размеры подшипника 21306-E1-K-TVPB, технические характеристики и номинальные значения.
Таблица модификаций подшипника 21306-E1-K-TVPB
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 21306 | Основное исполнение. | 30 | 72 | 19 | 0.41 |
| 21306V | Бессепараторный подшипник. | 30 | 72 | 19 | 0.39 |
| 21306E | Роликовый радиальный сферический подшипник, двухрядный. | 30 | 72 | 19 | 0.43 |
| 21306AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 72 | 19 | 0.43 |
| 21306VK | Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 30 | 72 | 19 | 0.39 |
| 21306RH | Роликовый радиальный сферический подшипник, двухрядный. | 30 | 72 | 19 | 0.43 |
| 21306 K | Коническое внутреннее отверстие, конусность 1:12. | 30 | 72 | 19 | 0.41 |
| 21306EK | Коническое внутреннее отверстие, конусность 1:12. | 30 | 72 | 19 | 0.43 |
| 21306W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 30 | 72 | 19 | 0.38 |
| 21306 CC | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 30 | 72 | 19 | 0.41 |
| 21306RHK | Коническое внутреннее отверстие, конусность 1:12. | 30 | 72 | 19 | 0.424 |
| 21306AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 30 | 72 | 19 | 0.43 |
| 21306CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 30 | 72 | 19 | 0.39 |
| 21306 CCK | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 30 | 72 | 19 | 0.4 |
| 21306VCSJ | Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 30 | 72 | 19 | 0.4 |
| 21306 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 30 | 72 | 19 | 0.38 |
| 21306 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 30 | 72 | 19 | 0.38 |
| 21306CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 30 | 72 | 19 | 0.39 |
| 21306 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 30 | 72 | 19 | 0.38 |
| 21306VCSJC3 | Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 30 | 72 | 19 | 0.4 |
| 21306KVCSJC3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник. | 30 | 72 | 19 | 0.4 |
| 21306-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 30 | 72 | 19 | 0.386 |
| 21306 EKW33+H306 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 72 | 19 | 0.51 |
| 21306 KCW33+H306 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 30 | 72 | 19 | 0.38 |
Модификации подшипника 21306-E1-K-TVPB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
