Роликовый подшипник 21306CDE4

Подшипник 21306CDE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21306, размер 30*72*19 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.39 кг

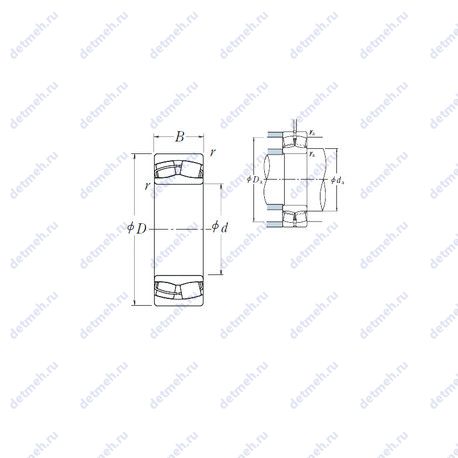

Подшипник 21306CDE4 чертеж — Чертеж подшипника 21306CDE4

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс CD — Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 21306CDE4

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

Уплотнение - нет;
Размер сопряженных деталей (da max) - 40;
Размер сопряженных деталей (Da min) - 59;
Размер сопряженных деталей (Da max.) - 65;
Размер сопряженных деталей (da min.) - 37;
Размер сопряженных деталей (ra max.) - 1;
Количество дорожек качения - 2;
Размеры. мм - 30x72x19;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 21306cde4;
Форма роликов - бочкообразные;
Тела качения - ролики;

Исходные данные для расчета:

Расчетный коэффициент (Y3) - 2.4;
Расчетный коэффициент (Y2) - 3.6;
Расчетный коэффициент (Y0) - 2.3;
Расчетный коэффициент (e) - 0.28;

Габаритные и посадочные размеры:

Радиус наружней фаски - 1.1 мм;
Ширина (высота) (B) - 19 мм;
Масса - 0.39 кг;
Ширина наружной обоймы (C) - 19 мм;
Высота. мм - 19;
Внешний диаметр - 72 мм;
Внутренний диаметр - 30 мм;

Пропускная способность:

Грузоподъемность статическая - 54 кн;
Частота вращения предельная при пластичной смазке - 4500 об/мин;
Частота вращения предельная при жидкой смазке - 6000 об/мин;
Грузоподъемность динамическая - 55 кн;

В таблице приведены основные размеры подшипника 21306CDE4, технические характеристики и номинальные значения.

Таблица модификаций подшипника 21306CDE4

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
21306	Основное исполнение.	30	72	19	0.41
21306E	Роликовый радиальный сферический подшипник, двухрядный.	30	72	19	0.43
21306V	Бессепараторный подшипник.	30	72	19	0.39
21306AX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	72	19	0.43
21306VK	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	30	72	19	0.39
21306 K	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.41
21306EK	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.43
21306RH	Роликовый радиальный сферический подшипник, двухрядный.	30	72	19	0.43
21306AXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	72	19	0.43
21306 CC	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	30	72	19	0.41
21306W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306RHK	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.424
21306VCSJ	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306 CCK	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.4
21306 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306CDKE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.39
21306 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306VCSJC3	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306KVCSJC3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306-E1-TVPB	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	19	0.386
21306-E1-K-TVPB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	19	0.386
21306 EKW33+H306	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	25	72	19	0.51
21306 KCW33+H306	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38

Модификации подшипника 21306CDE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
