Роликовый подшипник 21306 KCW33+H306

Подшипник 21306 KCW33+H306 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 21306, размер 30*72*19 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.38 кг

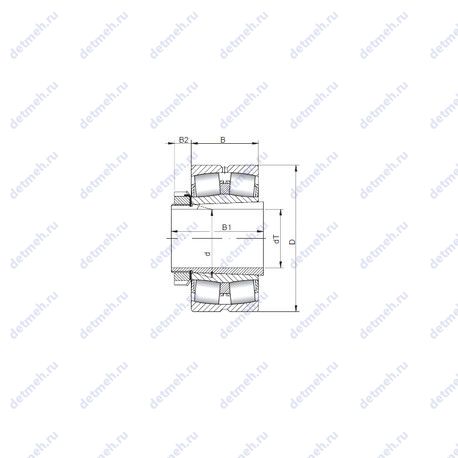

Подшипник 21306 KCW33+H306 чертеж — Чертеж подшипника 21306 KCW33+H306

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 21306 KCW33+H306

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Прочие характеристики:

Количество дорожек качения - 2;
Размеры. мм - 30x72x19;
Уплотнение - нет;
Размер (B1) - 30 мм.;
Размер (B2) - 8 мм.;

Классификация:

Тела качения - ролики;
Форма роликов - бочкообразные;
Обозначение - 21306 kcw33+h306;
Нагрузка - радиальная;
Тип - сферический;
Основной тип - роликовый радиальный сферический;

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Внешний диаметр - 72 мм;
Высота. мм - 19;
Масса - 0.38 кг;
Ширина (высота) (B) - 19 мм;
Ширина наружной обоймы (C) - 19 мм;
Внутренний диаметр (d1) - 25;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Внешний диаметр - 72 мм;
Внутренний диаметр (d1) - 25;
Внутренний диаметр - 30 мм;
Высота. мм - 19;
Масса - 0.38 кг;
Ширина (высота) (B) - 19 мм;
Ширина наружной обоймы (C) - 19 мм;

Классификация:

Тела качения - ролики;
Форма роликов - бочкообразные;
Тип - сферический;
Обозначение - 21306 kcw33+h306;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;

Прочие характеристики:

Размеры. мм - 30x72x19;
Размер (B2) - 8 мм.;
Размер (B1) - 30 мм.;
Количество дорожек качения - 2;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 55.2 кн;
Грузоподъемность статическая - 61 кн;
Частота вращения предельная при пластичной смазке - 6000 об/мин;
Частота вращения предельная при жидкой смазке - 7500 об/мин;

В таблице приведены основные размеры подшипника 21306 KCW33+H306, технические характеристики и номинальные значения.

Таблица модификаций подшипника 21306 KCW33+H306

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
21306	Основное исполнение.	30	72	19	0.41
21306V	Бессепараторный подшипник.	30	72	19	0.39
21306E	Роликовый радиальный сферический подшипник, двухрядный.	30	72	19	0.43
21306AX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	72	19	0.43
21306VK	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	30	72	19	0.39
21306RH	Роликовый радиальный сферический подшипник, двухрядный.	30	72	19	0.43
21306 K	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.41
21306EK	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.43
21306W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306 CC	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	30	72	19	0.41
21306RHK	Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.424
21306AXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	72	19	0.43
21306CDE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	30	72	19	0.39
21306 CCK	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.4
21306VCSJ	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306CDKE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12.	30	72	19	0.39
21306 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	30	72	19	0.38
21306VCSJC3	Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306KVCSJC3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Бессепараторный подшипник.	30	72	19	0.4
21306-E1-TVPB	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	19	0.386
21306-E1-K-TVPB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	30	72	19	0.386
21306 EKW33+H306	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	25	72	19	0.51

Модификации подшипника 21306 KCW33+H306 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 21306 KCW33+H306

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	21306 KCW33+H306	30	72	19	ISO
ISO	21306 KCW33+H306	30	72	19	ISO

Аналог подшипника 21306 KCW33+H306 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
