Роликовый подшипник BS2-2313-2RS/VT143

Подшипник BS2-2313-2RS/VT143 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 2313, размер 65*140*56 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 65 мм
Наружный диаметр: 140 мм
Ширина: 56 мм
Масса: 4.15 кг

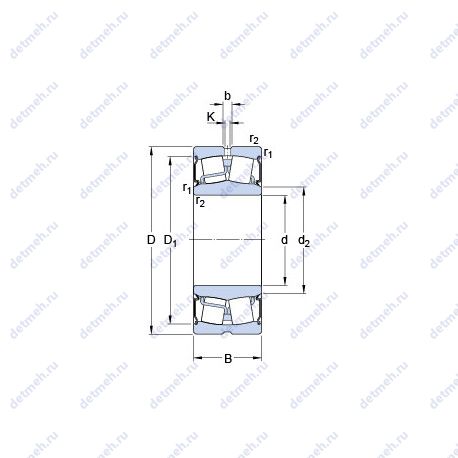

Подшипник BS2-2313-2RS/VT143 чертеж — Чертеж подшипника BS2-2313-2RS/VT143

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс BS2 — Подшипник с обозначением по номеру чертежа. Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс VT143 — Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения)

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BS2-2313-2RS/VT143

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1) - 125 мм;
da min. - 77 мм;
K - 4.5 мм;
b - 8.3 мм;
d2 - 78.7 мм;
Da max. - 128 мм;
r1.2 min. - 2.1 мм;
Размер сопряженных деталей (ra max.) - 2 мм;
Размер сопряженных деталей (da max) - 78.5 мм;
Граничная нагрузка по усталости (Pu) - 38 кн;
Размеры. мм - 140x65x56;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - bs2-2313-2rs/vt143;
Форма роликов - бочкообразные;
Тела качения - ролики;

Исходные данные для расчета:

Расчетный коэффициент (Y)2 - 2.9;
Расчетный коэффициент (Y)1 - 1.9;
Расчетный коэффициент (Y)0 - 1.8;
Расчетный коэффициент (e) - 0.35;

Пропускная способность:

Предельная частота вращения - 2400 об/мин;
Статическая грузоподъемность (C0) - 360 кн;
Динамическая грузоподъемность (C) - 357 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 56 мм;
Внутренний диаметр (d) - 65 мм;
Наружный диаметр (D) - 140 мм;
Масса - 4.15 кг;
Высота. мм - 56;
Внешний диаметр - 65 мм;
Внутренний диаметр - 140 мм;

В таблице приведены основные размеры подшипника BS2-2313-2RS/VT143, технические характеристики и номинальные значения.

Таблица модификаций подшипника BS2-2313-2RS/VT143

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2313	Основное исполнение.	65	140	48	3.25
2313S	Только для внутреннего и наружного колец.	65	140	48	3.2
2313 K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	65	140	48	3.25
NH2313	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.658
2313SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	65	140	48	3.2
N 2313	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	65	140	48	3.2
2313 M	Только для внутреннего и наружного колец.	65	140	48	3.6
NU2313E	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.36
2313G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	65	140	48	3.17
NU2313R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	65	140	48	3.36
NJ2313R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	65	140	48	3.36
NJ2313E	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.45
NU 2313	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	65	140	48	3.25
NJ 2313	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	65	140	48	3.25
RNH2313	Роликовый радиальный сферический подшипник, двухрядный.	65	124.5	96	4.53
NUP 2313	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	65	140	48	3.25
2313-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	65	140	48	3.23
NH2313 E	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.658
NU2313EM	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.68
2313-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	65	140	48	3.23
NUP2313R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	65	140	48	3.36
NUP2313E	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.54
2313KG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	65	140	48	3.07
NJ2313 EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	65	140	48	3.735
NU2313 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	65	140	48	3.16
NJ2313-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	65	140	48	3.48
NJ2313 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	65	140	48	3.16
SL19 2313	Специальный шариковый подшипник.	65	140	48	3.52
NJF2313 V	Бессепараторный подшипник.	65	140	48	3.52
NU2313EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	65	140	48	3.32
NJ2313 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	65	140	48	2.787
NUP2313 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	85	140	48	3.16
RUS2313ED2	Роликовый радиальный сферический подшипник, двухрядный.	82.5	140	96	5.05
NJ2313EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	65	140	48	3.38
ZSL19 2313	Роликовый радиальный сферический подшипник, двухрядный.	65	140	48	3.44
NU2313-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	65	140	48	3.3
NJ2313-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	65	140	48	3.3
UKX13+H2313	Роликовый радиальный сферический подшипник, двухрядный.	65	125	40	2.09
NJ 2313 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	65	140	48	3.363
NU 2313 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	65	140	48	3.222

Модификации подшипника BS2-2313-2RS/VT143 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
