Роликовый подшипник BS2-2309-2RS/VT143
Подшипник BS2-2309-2RS/VT143 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 2309, размер 45*100*42 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 42 мм
Масса: 1.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

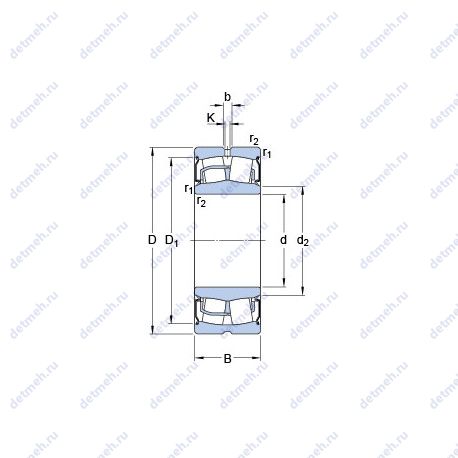

Таблица размеров и характеристик подшипника BS2-2309-2RS/VT143
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (D1): 88.5 мм
- da min.: 54 мм
- K: 3 мм
- b: 6 мм
- d2: 55 мм
- Da max.: 91 мм
- r1.2 min.: 1.5 мм
- Размер сопряженных деталей (ra max.): 1.5 мм
- Размер сопряженных деталей (da max): 55 мм
- Граничная нагрузка по усталости (Pu): 19 кн
- Размеры. мм: 100x45x42
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: bs2-2309-2rs/vt143
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y)2: 2.7
- Расчетный коэффициент (Y)1: 1.8
- Расчетный коэффициент (Y)0: 1.8
- Расчетный коэффициент (e): 0.37
Пропускная способность:
- Предельная частота вращения: 3400 об/мин
- Статическая грузоподъемность (C0): 176 кн
- Динамическая грузоподъемность (C): 190 кн
Габаритные и посадочные размеры:
- Ширина (высота) (B): 42 мм
- Внутренний диаметр (d): 45 мм
- Наружный диаметр (D): 100 мм
- Масса: 1.6 кг
- Высота. мм: 42
- Внешний диаметр: 45 мм
- Внутренний диаметр: 100 мм
В таблице приведены основные размеры подшипника BS2-2309-2RS/VT143, технические характеристики и номинальные значения.
Таблица модификаций подшипника BS2-2309-2RS/VT143
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2309 | Основное исполнение. | 45 | 100 | 36 | 0.891 |
| 2309S | Только для внутреннего и наружного колец. | 45 | 100 | 36 | 1.2 |
| 2309K | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 45 | 100 | 36 | 1.25 |
| 2309SK | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 45 | 100 | 36 | 1.2 |
| N 2309 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 100 | 36 | 1.24 |
| NH2309 | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.433 |
| N2309E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 100 | 36 | 1.34 |
| NF2309 | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.5 |
| NU 2309 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 36 | 1.26 |
| NJ 2309 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 36 | 1.25 |
| 2309 EM | Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 36 | 1.46 |
| NU2309E | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.32 |
| NJ2309E | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.355 |
| NJ2309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 36 | 1.32 |
| NU2309R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 36 | 1.32 |
| 2309G15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 36 | 1.21 |
| NUP2309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 100 | 36 | 1.32 |
| 2309KG15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 45 | 100 | 36 | 1.19 |
| NUP 2309 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 100 | 36 | 1.26 |
| NUP2309E | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.39 |
| NH2309 E | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.433 |
| 2309-2RS | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. | 45 | 100 | 36 | 1.34 |
| 2309 TN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. | 45 | 100 | 36 | 1.25 |
| 2309-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. | 45 | 100 | 36 | 1.22 |
| 2309 KTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 45 | 100 | 36 | 1.25 |
| NU2309 ET | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 45 | 100 | 36 | 1.28 |
| NJ2309 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. | 45 | 100 | 36 | 1.28 |
| 2309 ETN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 36 | 1.25 |
| 2309EEG15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 36 | 1.4 |
| NJ2309 EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 36 | 1.469 |
| NU2309 EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 36 | 1.438 |
| NJ2309-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 45 | 100 | 36 | 1.35 |
| SL19 2309 | Специальный шариковый подшипник. | 45 | 100 | 36 | 1.37 |
| NJF2309 V | Бессепараторный подшипник. | 45 | 100 | 36 | 1.37 |
| 2309 EKTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 36 | 1.25 |
| NUP2309 EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 100 | 36 | 1.492 |
| ZSL19 2309 | Роликовый радиальный сферический подшипник, двухрядный. | 45 | 100 | 36 | 1.34 |
| NUP2309 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита. | 45 | 100 | 36 | 1.28 |
| NJ2309E/97 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 97 | 36 | 1.27 |
| NJ2309 EMA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 36 | 1.472 |
Модификации подшипника BS2-2309-2RS/VT143 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
