Роликовый подшипник NUP2322ECP

Подшипник NUP2322ECP — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2322, размер 110*240*80 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 80 мм
Масса: 17.5 кг

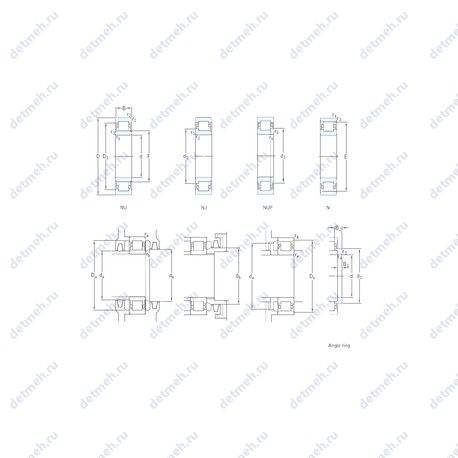

Подшипник NUP2322ECP чертеж — Чертеж подшипника NUP2322ECP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо Суффикс ECP — Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NUP2322ECP

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nup2322ecp;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Размер (D1) - 201 мм.;
Размер (r1 min.) - 3 мм.;
Размер (r2 min.) - 3 мм.;
Размер сопряженных деталей (Da max.) - 225;
Размер сопряженных деталей (ra max.) - 2.5;
Размер (F) - 143 мм.;
Количество дорожек качения - 1;
Размер (d1) - 155 мм.;
Размер сопряженных деталей (db min) - 159;
Размер (r3 min.) - 3 мм.;
Размер (r4 min.) - 3 мм.;
Размер сопряженных деталей (rb max.) - 2.5;
Размер сопряженных деталей (da min.) - 124;
Граничная нагрузка по усталости (Pu) - 102;
Грузоподъемность динамическая - 780 кн;
Размеры. мм - 110x240x80;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 80 мм;
Масса - 17.5 кг;
Ширина наружной обоймы (C) - 80 мм;
Высота. мм - 80;
Внешний диаметр - 240 мм;
Внутренний диаметр - 110 мм;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.25;

Пропускная способность:

Частота вращения предельная - 3400 об/мин;
Частота вращения номинальная - 3000 об/мин;
Грузоподъемность статическая - 900 кн;

В таблице приведены основные размеры подшипника NUP2322ECP, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP2322ECP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2322	Основное исполнение.	110	240	80	11.979
N2322	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	110	240	80	18.8
2322S	Только для внутреннего и наружного колец.	110	240	80	17.4
NP2322	Роликовый радиальный подшипник, однорядный.	120	165	80	21.13
NH2322	Роликовый радиальный подшипник, однорядный.	110	240	80	20.07
NF2322	Роликовый радиальный подшипник, однорядный.	110	240	80	20.28
2322 K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.5
2322 M	Только для внутреннего и наружного колец. Твердый латунный сепаратор с шариковой направляющей.	110	240	80	19.69
2322SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.4
NU 2322	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	240	80	18.8
NJ2322R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	240	80	18.8
NU2322R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	240	80	18.8
NUP2322	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	110	240	80	19.79
NJ 2322	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	240	80	19.29
NU2322E	Роликовый радиальный подшипник, однорядный.	110	240	80	18.8
NJ2322E	Роликовый радиальный подшипник, однорядный.	110	240	80	19.29
NU2322K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.2
N2322 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	165	80	18.8
NJ2322EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	240	80	18.6
NUP2322R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	110	240	80	18.8
NU2322EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	240	80	18.21
NP2322 E	Роликовый радиальный подшипник, однорядный.	120	165	80	21.13
NF2322 E	Роликовый радиальный подшипник, однорядный.	120	165	80	20.28
NH2322 E	Роликовый радиальный подшипник, однорядный.	110	240	80	20.07
NUP2322E	Роликовый радиальный подшипник, однорядный.	110	240	80	19.79
NJF2322 V	Бессепараторный подшипник.	110	240	80	17
NJ2322EDF	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	110	240	160	35.6
NJ2322-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	110	240	80	17.8
NUP2322 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	110	240	80	18.93
SL19 2322	Специальный шариковый подшипник.	110	240	80	17
LSL19 2322	Роликовый радиальный подшипник, однорядный.	110	240	80	17.3
ZSL19 2322	Роликовый радиальный подшипник, однорядный.	110	240	80	16.5
NJ2322-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	110	240	80	17
2322K+H2322	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.5
NU2322-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	110	240	80	17
2322-K-M-C3	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	110	240	80	17.5
NJ 2322 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	110	240	80	17.12
NJG 2322 VH	Неразборный бессепараторный подшипник.	110	240	80	17.5
NU 2322 ECP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном..	110	240	80	16.865
NJ2322-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	110	240	80	17

Модификации подшипника NUP2322ECP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32322-A	110	240	80
32322U	110	240	80
