Роликовый подшипник NJG 2340 VH

Подшипник NJG 2340 VH — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2340, размер 200*420*138 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 200 мм
Наружный диаметр: 420 мм
Ширина: 138 мм
Масса: 92 кг

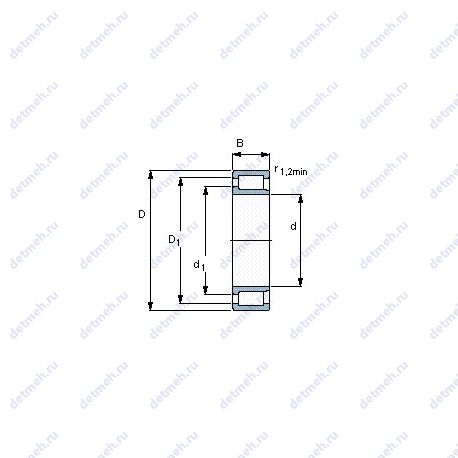

Подшипник NJG 2340 VH чертеж — Чертеж подшипника NJG 2340 VH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VH — Неразборный бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJG 2340 VH

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (das rec.) - 252;
Размер сопряженных деталей (Da max.) - 398;
Размер сопряженных деталей (ra max.) - 4;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 9;
Размер (F) - 238.65 мм.;
Размер (d1) - 266 мм.;
Размер (r3 min.) - – мм.;
Размер (r4 min.) - – мм.;
Размер сопряженных деталей (da min.) - 221;
Размер (r2 min.) - 5 мм.;
Размер сопряженных деталей (db max.) - 232;
Pu (N) Предел усталостной прочности - 290000;
Размеры. мм - 200x420x138;
Грузоподъемность динамическая - 2290 кн;
Граничная нагрузка по усталости (Pu) - 290;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 342 мм.;
Размер (r1 min.) - 5 мм.;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - njg2340vh, njg 2340 vh;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.35;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 200;
D (мм) Наружный диаметр - 420;
m (кг) Масса - 92;
В (мм) Ширина - 138;
Масса - 92 кг;
Внутренний диаметр - 200 мм;
Внешний диаметр - 420 мм;
Высота. мм - 138;
Ширина наружной обоймы (C) - 138 мм.;
Ширина (высота) (B) - 138 мм.;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 3200;
C (kN) Грузоподъемность динамическая - 2290;
Nпр (об/мин) Предельная частота вращения. об/мин - 750;
Nном (об/мин) Номинальная частота вращения - 600;
Грузоподъемность статическая - 3200 кн;
Частота вращения номинальная - 600 об/мин;
Частота вращения предельная - 750 об/мин;

В таблице приведены основные размеры подшипника NJG 2340 VH, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJG 2340 VH

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2340	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	200	420	138	97.4
NF2340	Роликовый радиальный цилиндрический подшипник, однорядный.	200	420	138	105
NH2340	Роликовый радиальный цилиндрический подшипник, однорядный.	200	420	138	102.68
NP2340	Роликовый радиальный цилиндрический подшипник, однорядный.	200	420	138	109.5
NU2340	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	200	420	138	97.4
NJ2340	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	99.96
NUP2340	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	200	420	138	102.56
NU2340 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	200	420	138	95.94
NJ2340EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	99.3
NU2340EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	200	420	138	99.3
NU2340 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	200	420	138	97.4
NJ2340 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	99.96
NH2340 E	Роликовый радиальный цилиндрический подшипник, однорядный.	200	420	138	102.68
NUP2340EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	200	420	138	99.3
NJ2340-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	200	420	138	91.6
NUP2340 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	200	420	138	102.56
NJ2340ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	200	420	138	97
LSL19 2340	Роликовый радиальный цилиндрический подшипник, однорядный.	200	420	138	89.3
NU2340-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	200	420	138	97
NJ2340-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	97
NU 2340 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	200	420	138	96.5
NJ2340-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	200	420	138	97
NJ 2340 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	200	420	138	97
NJ2340-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	97
NU2340-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	200	420	138	97
NU2340-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	200	420	138	97
NU 2340 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	200	420	138	92.4
NU2340-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	200	420	138	95.6
NJ2340-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	200	420	138	97.2
NUH 2340 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	200	420	138	92.7
NCF 2340 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	200	420	138	91.5
RN2340-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	200	377	138	66.2
NJ2340-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	200	420	138	97.2
NU2340-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	200	420	138	95.6
NCF 2340 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	200	420	138	91.5
NUH 2340 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	200	420	138	92.7
NJ2340-E-M6+HJ2340-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	102.5
NJ2340-E-MA6+HJ2340-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	102.5
NJ2340-E-MPA+HJ2340-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	200	420	138	102.5
NJ2340-EX-M1+HJ2340-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	200	420	138	102.48

Модификации подшипника NJG 2340 VH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32340 A	200	420	138
