Роликовый подшипник NCF 2328 ECJB

Подшипник NCF 2328 ECJB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2328, размер 140*300*102 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 140 мм
Наружный диаметр: 300 мм
Ширина: 102 мм
Масса: 35.5 кг

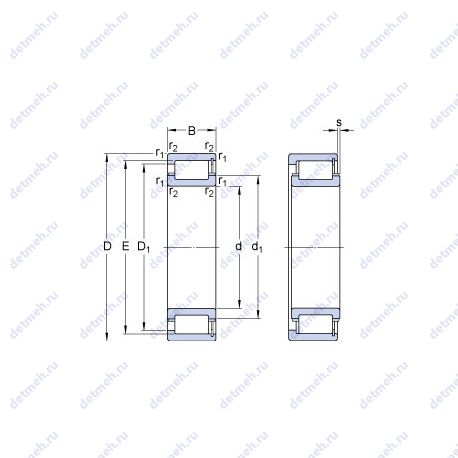

Подшипник NCF 2328 ECJB чертеж — Чертеж подшипника NCF 2328 ECJB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NCF — Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NCF 2328 ECJB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1) - 250.7 мм;
s - 9.7 мм;
E - 264 мм;
da min. - 157 мм;
Da max. - 282.5 мм;
Da min. - 257 мм;
r1.2 min. - 4 мм;
Размер (d1) - 195.7 мм;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 188 мм;
Граничная нагрузка по усталости (Pu) - 163 кн;
Размеры. мм - 300x140x102;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.2;

Пропускная способность:

Предельная частота вращения - 3200 об/мин;
Номинальная частота вращения - 2400 об/мин;
Статическая грузоподъемность (C0) - 1530 кн;
Динамическая грузоподъемность (C) - 1250 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - ncf 2328 ecjb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 102 мм;
Внутренний диаметр (d) - 140 мм;
Наружный диаметр (D) - 300 мм;
Масса - 35.5 кг;
Высота. мм - 102;
Внешний диаметр - 140 мм;
Внутренний диаметр - 300 мм;

В таблице приведены основные размеры подшипника NCF 2328 ECJB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NCF 2328 ECJB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2328	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	300	102	36.8
NP2328	Роликовый радиальный подшипник, однорядный.	140	300	102	41.3
NH2328	Роликовый радиальный подшипник, однорядный.	140	300	102	38.94
NF2328	Роликовый радиальный подшипник, однорядный.	140	300	102	39.6
NU2328R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36.8
NJ2328R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	36.8
N2328 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	300	102	36.8
NJ2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	37.77
NU2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	36.8
NJ 2328	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.77
NU 2328	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36.8
NUP2328	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	38.75
NJ2328EM	Роликовый радиальный подшипник, однорядный.	140	300	102	35.8
NUP2328R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	36.8
NUP2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	38.75
NP2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	41.3
NH2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	38.94
NF2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	39.6
NU2328EM	Роликовый радиальный подшипник, однорядный.	140	300	102	35.5
E-NJ2328E	Тип магнето..	140	300	102	36.4
NUP2328EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.7
NUP2328 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	36.81
NJ2328-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	140	300	102	35.5
NJ2328 MW3	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Без кольцевой канавки и смазочных отверстий в наружном кольце.	140	300	102	35.71
LSL19 2328	Роликовый радиальный подшипник, однорядный.	140	300	102	34
NJ2328-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	36.6
NJG 2328 VH	Неразборный бессепараторный подшипник.	140	300	102	35.5
NU2328-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	37.2
NJ2328-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.2
NU2328-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36
NU 2328 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	140	300	102	35.87
NJ2328-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	140	300	102	37.2
NJ2328-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.2
NJ 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37.5
NU2328-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	37.2
NU 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37
NU2328-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	140	300	102	37.2
NUP2328-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.2
NJ 2328 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	140	300	102	36.47
NUP2328-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.1

Модификации подшипника NCF 2328 ECJB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32328-A	140	300	102
