Роликовый подшипник NP2328 E

Подшипник NP2328 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2328, размер 140*300*102 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 140 мм
Наружный диаметр: 300 мм
Ширина: 102 мм
Масса: 41.3 кг

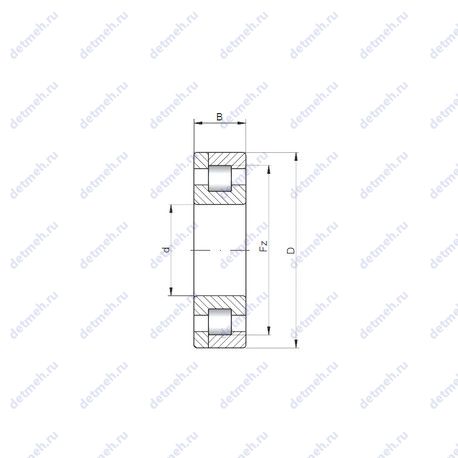

Подшипник NP2328 E чертеж — Чертеж подшипника NP2328 E

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NP2328 E

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая: 1020 кн
Частота вращения предельная при жидкой смазке: 2300 об/мин
Частота вращения предельная при пластичной смазке: 1500 об/мин
Грузоподъемность статическая: 1380 кн

Классификация:

Нагрузка: радиальная
Основной тип: роликовый радиальный
Обозначение: np2328 e
Тела качения: ролики

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 102 мм.
Ширина (высота) (B): 102 мм
Наружный диаметр (Ew): 264 мм.
Масса: 41.3 кг
Высота. мм: 102
Внешний диаметр: 300 мм
Внутренний диаметр: 140 мм

Прочие характеристики:

Уплотнение: нет
Количество дорожек качения: 1
Размеры. мм: 140x300x102

В таблице приведены основные размеры подшипника NP2328 E, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP2328 E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2328	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	300	102	36.8
NP2328	Роликовый радиальный подшипник, однорядный.	140	300	102	41.3
NH2328	Роликовый радиальный подшипник, однорядный.	140	300	102	38.94
NF2328	Роликовый радиальный подшипник, однорядный.	140	300	102	39.6
NUP2328	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	38.75
NU2328R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36.8
NJ2328R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	36.8
NU 2328	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36.8
NJ 2328	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.77
NU2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	36.8
NJ2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	37.77
N2328 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	300	102	36.8
NUP2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	38.75
NUP2328R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	36.8
NH2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	38.94
NF2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	39.6
NU2328EM	Роликовый радиальный подшипник, однорядный.	140	300	102	35.5
NJ2328EM	Роликовый радиальный подшипник, однорядный.	140	300	102	35.8
E-NJ2328E	Тип магнето..	140	300	102	36.4
NUP2328EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.7
NJ2328-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	140	300	102	35.5
NUP2328 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	36.81
LSL19 2328	Роликовый радиальный подшипник, однорядный.	140	300	102	34
NJ2328 MW3	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Без кольцевой канавки и смазочных отверстий в наружном кольце.	140	300	102	35.71
NJG 2328 VH	Неразборный бессепараторный подшипник.	140	300	102	35.5
NJ2328-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	36.6
NJ2328-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.2
NU2328-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36
NU2328-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	37.2
NU2328-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	37.2
NJ 2328 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	140	300	102	36.47
NU 2328 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	140	300	102	35.87
NUP2328-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.2
NU2328-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	140	300	102	37.2
NJ2328-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	140	300	102	37.2
NJ 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37.5
NU 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37
NJ2328-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.2
NUP2328-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.1
NUP 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37.5

Модификации подшипника NP2328 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32328-A	140	300	102
