Роликовый подшипник NH2328

Подшипник NH2328 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2328, размер 140*300*102 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 140 мм
Наружный диаметр: 300 мм
Ширина: 102 мм
Масса: 38.94 кг

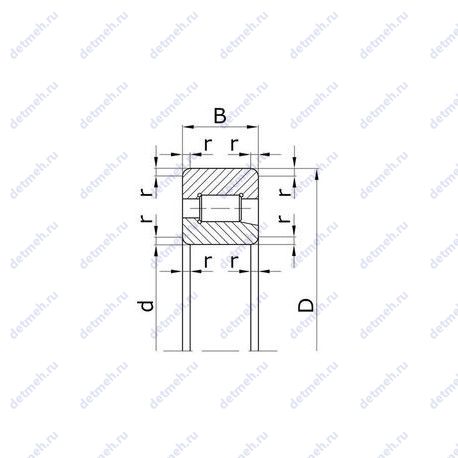

Подшипник NH2328 чертеж — Чертеж подшипника NH2328

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NH2328

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Высота. мм - 102;
Ширина наружной обоймы (C) - 102 мм.;
Ширина (высота) (B) - 102 мм;
Масса - 38.94 кг;
Внешний диаметр - 300 мм;
Внутренний диаметр - 140 мм;

Прочие характеристики:

Размер (B2) - 31 мм.;
Размер (B1) - 15 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 140x300x102;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nh2328;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NH2328, технические характеристики и номинальные значения.

Таблица модификаций подшипника NH2328

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2328	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	300	102	36.8
NP2328	Роликовый радиальный подшипник, однорядный.	140	300	102	41.3
NF2328	Роликовый радиальный подшипник, однорядный.	140	300	102	39.6
NU 2328	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36.8
NU2328R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36.8
NJ2328R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	36.8
NUP2328	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	38.75
NJ 2328	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.77
NU2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	36.8
NJ2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	37.77
N2328 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	300	102	36.8
NP2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	41.3
NUP2328E	Роликовый радиальный подшипник, однорядный.	140	300	102	38.75
NH2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	38.94
NUP2328R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	36.8
NF2328 E	Роликовый радиальный подшипник, однорядный.	140	300	102	39.6
NU2328EM	Роликовый радиальный подшипник, однорядный.	140	300	102	35.5
NJ2328EM	Роликовый радиальный подшипник, однорядный.	140	300	102	35.8
E-NJ2328E	Тип магнето..	140	300	102	36.4
NUP2328EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.7
NJ2328-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	140	300	102	35.5
NUP2328 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	36.81
LSL19 2328	Роликовый радиальный подшипник, однорядный.	140	300	102	34
NJ2328 MW3	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Без кольцевой канавки и смазочных отверстий в наружном кольце.	140	300	102	35.71
NJG 2328 VH	Неразборный бессепараторный подшипник.	140	300	102	35.5
NJ2328-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	36.6
NJ2328-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.2
NU2328-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	36
NU2328-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	37.2
NU2328-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	300	102	37.2
NJ 2328 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	140	300	102	36.47
NU 2328 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	140	300	102	35.87
NUP2328-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.2
NU2328-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	140	300	102	37.2
NJ2328-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	140	300	102	37.2
NJ 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37.5
NU 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37
NJ2328-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	300	102	37.2
NUP2328-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	300	102	37.1
NUP 2328 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	140	300	102	37.5

Модификации подшипника NH2328 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32328-A	140	300	102
