Подшипник N2328 ISO

Модификация N2328 — это импортный цилиндрический подшипник, однорядный, основное конструктивное исполнение - 2328.
Отечественный аналог - 2628.
Размер подшипника: 140*300*102 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: ISO,NTN
  3. Внутренний диаметрВнутренний диаметр: 140 мм
  4. Наружный диаметрНаружный диаметр: 300 мм
  5. ШиринаШирина: 102 мм
  6. МассаМасса: 36.8 кг

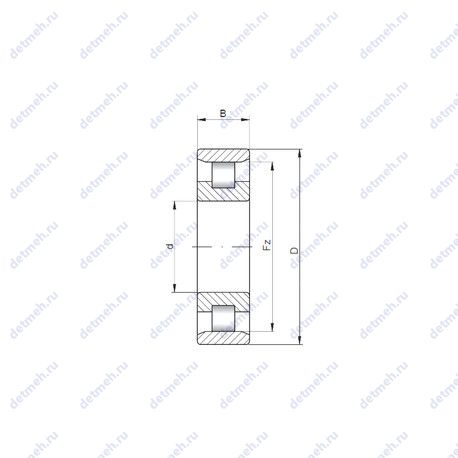

Подшипник N2328 чертеж
Чертеж подшипника N2328

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения N2328

Префикс N — Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности на­ружного кольца подшипника

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника N2328

НомерТехнические требованияd,ммD,ммB,ммm,кг
NJ2328 MW314030010235.71
NJ2328EM14030010235.8
NU2328EM14030010235.5
NUP2328 M14030010236.81
N2328 E14030010236.8
NF2328 E14030010239.6
NH2328 E14030010238.94
NJ2328E14030010237.77
NP2328 E14030010241.3
NU2328E14030010236.8
NUP2328E14030010238.75
NJ 2328Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
14030010237.77
NU 2328Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
14030010236.8
NUP2328Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
14030010238.75
NJ2328-E-M114030010236.6
NJ2328-E-M1 + HJ2328-E14030010236.6
NU2328-E-M114030010236
NUP2328-E-M114030010237.1
RN2328-E-MPBX14026410222.4
NF2328Канавка под стопорное кольцо на наружном кольце подшипника
Механически обработанный сепаратор из стали или специального чугуна
14030010239.6
NH2328Канавка под стопорное кольцо на наружном кольце подшипника
14030010238.94
NP2328Канавка под стопорное кольцо на наружном кольце подшипника
14030010241.3
NJ2328R14030010236.8
NU2328R14030010236.8
NUP2328R14030010236.8
NJ2328-E-M6+HJ2328-E14030010239.4
NJ2328-E-MA614030010237.2
NJ2328-E-MA6+HJ2328-E14030010239.4
NJ2328-E-MPA+HJ2328-E14030010239.4
NJ2328-E-MPA14030010237.2
NJ2328-E-M614030010237.2
NJ2328-VH14030010235.5
NU2328-E-MA614030010237.2
NU2328-E-M614030010237.2
NU2328-E-MPA14030010237.2
NUP2328-E-M614030010237.2
NUP2328-E-MPA14030010237.2
NUP2328-E-MA614030010237.2
NUP2328EM14030010237.7
NJG 2328 VH14030010235.5
NCF 2328 ECJBОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
14030010235.5
NJ 2328 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
14030010236.47
NUH 2328 ECMH14030010235
NU 2328 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
14030010235.87
NUP 2328 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
14030010237.06
NJ 2328 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
14030010237.5
NU 2328 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
14030010237
NUP 2328 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
14030010237.5
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника N2328

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ2628140300102ГОСТ
NTNN2328140300102ISO
ISON2328140300102ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника N2328

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
32328-A140300102
NJ2328 MW3140300102
NJ2328EM140300102
NU2328EM140300102
NUP2328 M140300102
N2328 E140300102
NF2328 E140300102
NH2328 E140300102
NJ2328E140300102
NP2328 E140300102
NU2328E140300102
NUP2328E140300102
NJ 2328140300102
NU 2328140300102
NUP2328140300102
NJ2328-E-M1140300102
NJ2328-E-M1 + HJ2328-E140300102
NU2328-E-M1140300102
NUP2328-E-M1140300102
NF2328140300102
NH2328140300102
NP2328140300102
NJ2328R140300102
NU2328R140300102
NUP2328R140300102
LSL19 2328140300102
NJ2328-E-M6+HJ2328-E140300102
NJ2328-E-MA6140300102
NJ2328-E-MA6+HJ2328-E140300102
NJ2328-E-MPA+HJ2328-E140300102
NJ2328-E-MPA140300102
NJ2328-E-M6140300102
NJ2328-VH140300102
NU2328-E-MA6140300102
NU2328-E-M6140300102
NU2328-E-MPA140300102
NUP2328-E-M6140300102
NUP2328-E-MPA140300102
NUP2328-E-MA6140300102
NUP2328EM140300102
E-NJ2328E140300102
NJG 2328 VH140300102
NCF 2328 ECJB140300102
NJ 2328 ECML140300102
NJ 2328 ECMA140300102
NU 2328 ECMA140300102
NUP 2328 ECMA140300102
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника N2328

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2328;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 140x260x102;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (r1 min.) - 4 мм;
  • Размер (J) - 196 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 140 мм;
  • Внешний диаметр - 300 мм;
  • Высота. мм - 102;
  • Ширина наружной обоймы (C) - 102 мм.;
  • Масса - 33.1 кг;
  • Ширина (высота) (B) - 102 мм;
  • Наружный диаметр (Ew) - 260 мм.;
  • Радиус наружней фаски - 4 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 920 кн;
  • Грузоподъемность статическая - 1 250 кн;
  • Частота вращения предельная при пластичной смазке - 2 000 об/мин;
  • Частота вращения предельная при жидкой смазке - 2 300 об/мин;

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2328;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 140x300x102;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 140 мм;
  • Внешний диаметр - 300 мм;
  • Высота. мм - 102;
  • Масса - 36.8 кг;
  • Ширина (высота) (B) - 102 мм;
  • Ширина наружной обоймы (C) - 102 мм.;
×
