Тороидальный подшипник C 2224 K + AHX 3124
Подшипник C 2224 K + AHX 3124 — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 2224, размер 115*215*58 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 115 мм
Наружный диаметр: 215 мм
Ширина: 58 мм
Масса: 9.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника C 2224 K + AHX 3124
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - c 2224 k + ahx 3124;
- Тела качения - ролики;
Исходные данные для расчета:
- Рабочий коэффициент подачи k2 - 0.113;
- Коэффициент отклонения k1 - 0.104;

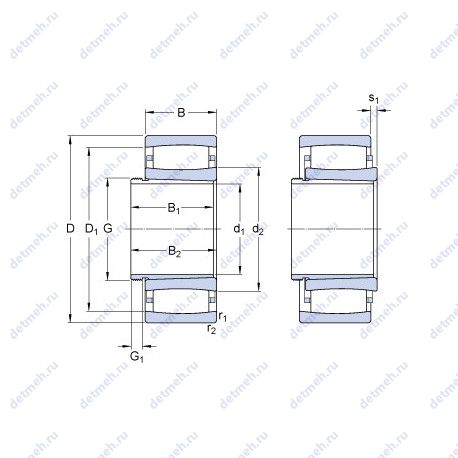

Прочие характеристики:
- s1 - 13 мм;
- G1 - 130 мм;
- Резьба (G) - m 130x2;
- B1 - 75 мм;
- da min. - 132 мм;
- d2 - 144 мм;
- Ca min. - 1.1 мм;
- Da max. - 203 мм;
- Da min. - 142 мм;
- r1.2 min. - 2.1 мм;
- Размер (d1) - 115 мм;
- Размер сопряженных деталей (ra max.) - 2 мм;
- Размер сопряженных деталей (da max) - 163 мм;
- Размер (D1) - 191 мм;
- Граничная нагрузка по усталости (Pu) - 71 кн;
- Размеры. мм - 215x115x75;
Пропускная способность:
- Предельная частота вращения - 4000 об/мин;
- Номинальная частота вращения - 2800 об/мин;
- Статическая грузоподъемность (C0) - 710 кн;
- Динамическая грузоподъемность (C) - 610 кн;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 58 мм;
- Наружный диаметр (D) - 215 мм;
- Масса - 9.5 кг;
- Высота. мм - 75;
- Внешний диаметр - 115 мм;
- Внутренний диаметр - 215 мм;
В таблице приведены основные размеры подшипника C 2224 K + AHX 3124, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 2224 K + AHX 3124
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NP2224 | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.62 |
| NH2224 | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.305 |
| NF2224 | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.24 |
| N 2224 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 58 | 8.56 |
| C 2224 | Тороидальный подшипник CARB. | 120 | 215 | 58 | 8.65 |
| NJ 2224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.79 |
| NU2224R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.56 |
| NJ2224R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.56 |
| NU 2224 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.56 |
| NU2224E | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 8.56 |
| NJ2224E | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 8.79 |
| N2224 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 58 | 8.56 |
| NUP2224E | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.02 |
| NJ2224EM | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.16 |
| NH2224 E | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.305 |
| C 2224 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 58 | 8.45 |
| NF2224 E | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.24 |
| NP2224 E | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.62 |
| NUP2224R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 8.56 |
| NUP 2224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 8.5 |
| NUP2224EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 9.51 |
| SL18 2224 | Специальный шариковый подшипник. | 120 | 215 | 58 | 9.08 |
| NU2224 EM | Тороидальный подшипник, однорядный. | 120 | 215 | 58 | 9.16 |
| NU2224EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 120 | 215 | 58 | 8.39 |
| NCF 2224 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 120 | 215 | 58 | 9.08 |
| NJ 2224 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 120 | 215 | 58 | 9.771 |
| NU 2224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.186 |
| NJ 2224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа. | 120 | 215 | 58 | 8.65 |
| NU2224-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.3 |
| NJ 2224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.476 |
| NJ2224-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.3 |
| NU 2224 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 120 | 215 | 58 | 9.287 |
| NU 2224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа. | 120 | 215 | 58 | 8.51 |
| NJ2224-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 120 | 215 | 58 | 8.3 |
| NU 2224 ECPH | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.35 |
| NUP 2224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.64 |
| NUP2224-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 8.3 |
| NUP 2224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Штампованный сепаратор из стального листа. | 120 | 215 | 58 | 8.872 |
| NU2224-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 120 | 215 | 58 | 8.3 |
| NU2224-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.3 |
Модификации подшипника C 2224 K + AHX 3124 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
