Роликовый подшипник NUP2224R
Подшипник NUP2224R — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2224, размер 120*215*58 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 58 мм
Масса: 8.56 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NUP2224R
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

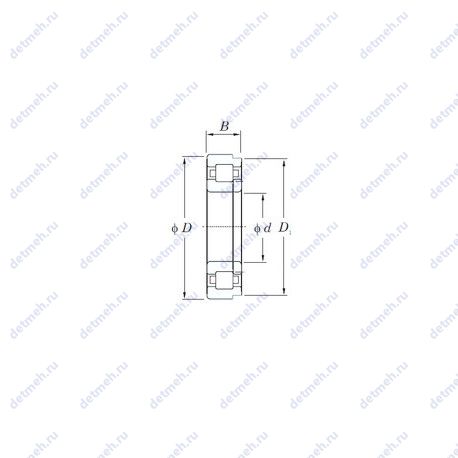

Габаритные и посадочные размеры:
- Масса: 8.56 кг
- Радиус наружней фаски: 2.1 мм.
- Ширина (высота) (B): 58 мм
- Ширина наружной обоймы (C): 58 мм
- Высота. мм: 58
- Внешний диаметр: 215 мм
- Внутренний диаметр: 120 мм
Прочие характеристики:
- Размер (r1 min.): 2.1 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Диаметр отверстия комплекта шариков/роликов (Fw): 143.5 мм
- Размеры. мм: 120x215x58
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: nup2224r
- Тела качения: ролики
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3400 об/мин
- Частота вращения предельная при пластичной смазке: 2600 об/мин
- Грузоподъемность статическая: 619 кн
- Грузоподъемность динамическая: 452 кн
В таблице приведены основные размеры подшипника NUP2224R, технические характеристики и номинальные значения.
Таблица модификаций подшипника NUP2224R
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NP2224 | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.62 |
| NH2224 | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.305 |
| NF2224 | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.24 |
| N 2224 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 58 | 8.56 |
| C 2224 | Тороидальный подшипник CARB. | 120 | 215 | 58 | 8.65 |
| NJ 2224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.79 |
| NJ2224R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.56 |
| NU2224R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.56 |
| NU 2224 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.56 |
| NU2224E | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 8.56 |
| NJ2224E | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 8.79 |
| N2224 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 58 | 8.56 |
| NP2224 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.62 |
| NUP2224E | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.02 |
| NH2224 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.305 |
| C 2224 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 58 | 8.45 |
| NF2224 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.24 |
| NUP 2224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 8.5 |
| NJ2224EM | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.16 |
| NUP2224EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 9.51 |
| SL18 2224 | Специальный шариковый подшипник. | 120 | 215 | 58 | 9.08 |
| NU2224 EM | Роликовый радиальный цилиндрический подшипник, однорядный. | 120 | 215 | 58 | 9.16 |
| NU2224EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 120 | 215 | 58 | 8.39 |
| NCF 2224 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 120 | 215 | 58 | 9.08 |
| NJ 2224 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 120 | 215 | 58 | 9.771 |
| NU 2224 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 120 | 215 | 58 | 9.287 |
| NJ 2224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа. | 120 | 215 | 58 | 8.65 |
| NU2224-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.3 |
| NJ 2224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.476 |
| NJ2224-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.3 |
| NU 2224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.186 |
| NU 2224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа. | 120 | 215 | 58 | 8.51 |
| NJ2224-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 58 | 8.3 |
| NU 2224 ECPH | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.35 |
| NUP 2224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 58 | 8.64 |
| NUP2224-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 58 | 8.3 |
| NUP 2224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Штампованный сепаратор из стального листа. | 120 | 215 | 58 | 8.872 |
| NU2224-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 120 | 215 | 58 | 8.3 |
| NU2224-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 58 | 8.3 |
| NU 2224 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 58 | 9.7 |
Модификации подшипника NUP2224R - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
