Роликовый подшипник C 2209 KTN9 + AH 309

Подшипник C 2209 KTN9 + AH 309 — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 2209, размер 85*85*23 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 85 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.67 кг

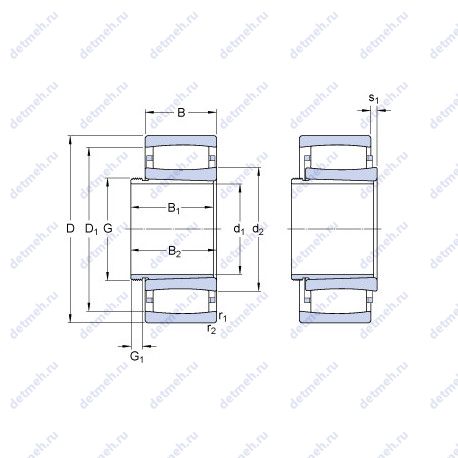

Подшипник C 2209 KTN9 + AH 309 чертеж — Чертеж подшипника C 2209 KTN9 + AH 309

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 2209 KTN9 + AH 309

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 2209 ktn9 + ah 309;
Тела качения - ролики;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.128;
Коэффициент отклонения k1 - 0.095;

Прочие характеристики:

s1 - 7.1 мм;
G1 - 50 мм;
Резьба (G) - m 50x1.5;
B1 - 31 мм;
da min. - 49.2 мм;
d2 - 55.6 мм;
Ca min. - 0.3 мм;
Da max. - 78 мм;
Da min. - 70.4 мм;
r1.2 min. - 1.1 мм;
Размер (d1) - 40 мм;
Размер сопряженных деталей (ra max.) - 1 мм;
Размер сопряженных деталей (da max) - 55.6 мм;
Размер (D1) - 73.1 мм;
Граничная нагрузка по усталости (Pu) - 10.8 кн;
Размеры. мм - 85x40x31;

Пропускная способность:

Предельная частота вращения - 11000 об/мин;
Номинальная частота вращения - 7500 об/мин;
Статическая грузоподъемность (C0) - 93 кн;
Динамическая грузоподъемность (C) - 93 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 23 мм;
Наружный диаметр (D) - 85 мм;
Масса - 0.67 кг;
Высота. мм - 31;
Внешний диаметр - 40 мм;
Внутренний диаметр - 85 мм;

В таблице приведены основные размеры подшипника C 2209 KTN9 + AH 309, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 2209 KTN9 + AH 309

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2209	Основное исполнение.	15	85	23	522
S2209	Керамический материал.	45	85	23	0.545
2209S	Роликовый радиальный подшипник.	45	85	23	0.522
2209K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	45	85	23	0.527
NH2209	Роликовый радиальный подшипник.	45	85	23	0.591
2209SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	45	85	23	0.522
N 2209	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	85	23	0.52
N2209E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	85	23	0.55
RUS2209	Роликовый радиальный подшипник.	55	85	23	0.5
NU2209E	Роликовый радиальный подшипник.	45	85	23	523
NJ2209E	Роликовый радиальный подшипник.	45	85	23	538
N2209 M	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	85	23	600
NJ 2209	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	23	0.541
NU 2209	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	33	0.541
NU2209R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	85	23	0.536
NJ2209R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	23	0.536
2209-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	45	85	23	0.517
NUP2209E	Роликовый радиальный подшипник.	45	85	23	558
NUP2209R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	45	85	23	0.536
NH2209 E	Роликовый радиальный подшипник.	45	85	23	0.591
NUP 2209	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	45	85	23	0.541
2209 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	45	85	23	0.55
E2.22209	Подшипник с цементованными роликами и кольцами.	45	85	23	0.58
NJ2209EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	45	85	23	0.593
NU2209EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	45	85	23	0.593
2209-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	45	85	23	0.548
C 2209 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	45	85	23	0.58
2209 ETN9	Литой сепаратор из стекло-наполненного полиамида.	45	85	23	0.55
NUP2209EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	45	85	23	0.593
C 2209 KV	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	45	85	23	0.58
S2209-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	45	85	23	0.545
2209EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	45	85	23	0.54
NJ2209 EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	85	23	600
2209 KTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	45	85	23	0.55
NJ2209 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	45	85	23	0.521
NU2209 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	45	85	23	0.521
NCF2209-V	Бессепараторный подшипник.	45	85	23	0.59
SL18 2209	Специальный шариковый подшипник.	45	85	23	0.59
NU2209EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	45	85	23	0.53
NU2209E/95	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	95	23	0.79

Модификации подшипника C 2209 KTN9 + AH 309 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
