Роликовый подшипник NUP406-M

Подшипник NUP406-M — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 406, размер 30*90*23 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 30 мм
Наружный диаметр: 90 мм
Ширина: 23 мм
Масса: 0.87 кг

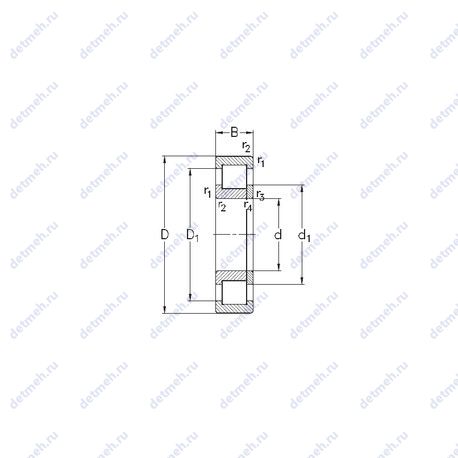

Подшипник NUP406-M чертеж — Чертеж подшипника NUP406-M

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NUP406-M

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 23 мм;
Внутренний диаметр (F) - 45 мм.;
Масса - 0.87 кг;
Ширина (высота) (B) - 23 мм;
Высота. мм - 23;
Внешний диаметр - 90 мм;
Внутренний диаметр - 30 мм;

Прочие характеристики:

Размер (r4 min.) - 1.5 мм;
Размер (r3 min.) - 1.5 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 1.5 мм;
Размер (r1 min.) - 1.5 мм;
Размеры. мм - 30x90x23;

Пропускная способность:

Частота вращения предельная - 11000 об/мин;
Грузоподъемность статическая - 54 кн;
Грузоподъемность динамическая - 62 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nup406-m;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NUP406-M, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP406-M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NH406	Роликовый радиальный подшипник, однорядный.	30	90	23	0.833
N406E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	90	23	0.73
N 406	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	90	23	0.753
NF 406	Внутреннем кольце с двойным фланцем, внешнее с одним..	30	90	23	0.812
NJ 406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	90	23	0.773
NP 406	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	30	90	23	0.846
NU 406	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	90	23	0.753
NUP 406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	90	23	0.793
NU406-M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	90	23	0.87
NJ406-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	90	23	0.87
NJ406-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	90	23	0.872
NU406-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	90	23	0.858
NU 406 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	30	90	23	0.831
NJ 406 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	30	90	23	0.83
NJ406FM/C3	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	30	90	23	0
NJ406+HJ406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	30	90	23	0.73
NJ406-M+HJ406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	30	90	23	0.96
NJ406-M1 + HJ406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	30	90	23	0.872

Модификации подшипника NUP406-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
