Роликовый подшипник N406E

Подшипник N406E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 406, размер 30*90*23 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 30 мм
Наружный диаметр: 90 мм
Ширина: 23 мм
Масса: 0.73 кг

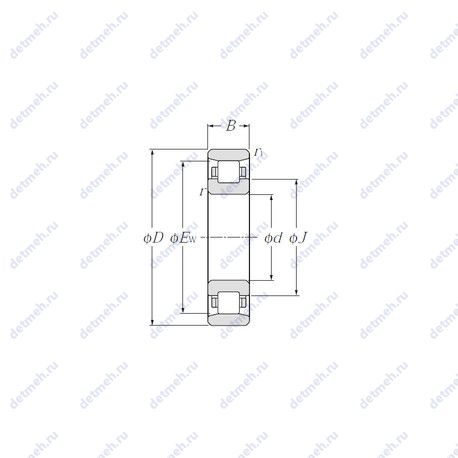

Подшипник N406E чертеж — Чертеж подшипника N406E

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс N — Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника N406E

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Высота. мм: 23
Масса: 0.73 кг
Ширина наружной обоймы (C): 23 мм
Ширина (высота) (B): 23 мм
Внешний диаметр: 90 мм
Внутренний диаметр: 30 мм

Прочие характеристики:

Уплотнение: нет
Количество дорожек качения: 1
Размеры. мм: 30x90x23

Пропускная способность:

Частота вращения предельная при жидкой смазке: 9000 об/мин
Частота вращения предельная при пластичной смазке: 7000 об/мин
Грузоподъемность статическая: 57 кн
Грузоподъемность динамическая: 53 кн

Классификация:

Основной тип: роликовый радиальный
Обозначение: n406e
Нагрузка: радиальная
Тела качения: ролики

В таблице приведены основные размеры подшипника N406E, технические характеристики и номинальные значения.

Таблица модификаций подшипника N406E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NH406	Роликовый радиальный подшипник, однорядный.	30	90	23	0.833
N 406	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	90	23	0.753
NF 406	Внутреннем кольце с двойным фланцем, внешнее с одним..	30	90	23	0.812
NJ 406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	90	23	0.773
NP 406	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	30	90	23	0.846
NU 406	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	90	23	0.753
NUP 406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	90	23	0.793
NJ406-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	90	23	0.87
NU406-M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	90	23	0.87
NJ406-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	90	23	0.872
NU406-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	90	23	0.858
NUP406-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	90	23	0.87
NJ 406 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	30	90	23	0.83
NU 406 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	30	90	23	0.831
NJ406FM/C3	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	30	90	23	0
NJ406+HJ406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	30	90	23	0.73
NJ406-M+HJ406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	30	90	23	0.96
NJ406-M1 + HJ406	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	30	90	23	0.872

Модификации подшипника N406E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
