Роликовый подшипник RN2308-E-MPBX

Подшипник RN2308-E-MPBX — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2308, размер 40*80*33 мм.

Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 40 мм
Наружный диаметр: 80 мм
Ширина: 33 мм
Масса: 0.67 кг

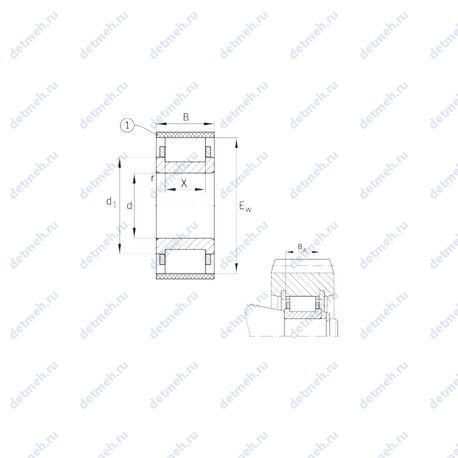

Подшипник RN2308-E-MPBX чертеж — Чертеж подшипника RN2308-E-MPBX

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс MP — Механически обработанный сепаратор оконного типа из латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RN2308-E-MPBX

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

Количество дорожек качения - 1;
Исполнение - x-life;
Размер (X) - 22;
Размер (Ba) - 30.7;
Уплотнение - нет;
Размер (d1) - 57.6 мм.;
Размеры. мм - 40x80x33;

Габаритные и посадочные размеры:

Наружный диаметр (Ew) - 80 мм.;
Радиус наружней фаски - 1.5 мм;
Масса - 0.67 кг;
Ширина (высота) (B) - 33 мм;
Высота. мм - 33;
Внешний диаметр - 80 мм;
Внутренний диаметр - 40 мм;

Пропускная способность:

Грузоподъемность статическая - 120 кн;
Грузоподъемность динамическая - 132 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - rn2308-e-mpbx;
Тела качения - ролики;

В таблице приведены основные размеры подшипника RN2308-E-MPBX, технические характеристики и номинальные значения.

Таблица модификаций подшипника RN2308-E-MPBX

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2308	Основное исполнение.	40	90	33	889
2308S	Только для внутреннего и наружного колец.	40	90	33	0.889
2308K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.925
2308SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.889
N2308E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	90	33	0.974
NF2308	Роликовый радиальный подшипник, однорядный.	40	90	33	1.1
N 2308	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	90	33	0.932
NH2308	Роликовый радиальный подшипник, однорядный.	40	90	33	1.053
NJ2308E	Роликовый радиальный подшипник, однорядный.	40	90	33	0.987
2308G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.92
NJK2308	Роликовый радиальный подшипник, однорядный.	40	90	33	1.01
NU2308R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	90	33	0.962
NJ2308R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	90	33	0.962
NU 2308	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	90	33	0.962
NJ 2308	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	90	33	0.956
2308 EM	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	1.01
NU2308E	Роликовый радиальный подшипник, однорядный.	40	90	33	0.962
NH2308 E	Роликовый радиальный подшипник, однорядный.	40	90	33	1.053
NUP2308E	Роликовый радиальный подшипник, однорядный.	40	90	33	1.013
NUP2308R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	40	90	33	0.962
2308 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.93
2308-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	40	90	33	1.01
NUP 2308	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	40	90	33	0.962
2308KG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.9
2308-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	40	90	33	0.922
SL19 2308	Специальный шариковый подшипник.	40	90	33	1.01
NU2308 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
NJ2308 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
2308EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	1.05
2308 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	0.93
NJF2308 V	Бессепараторный подшипник.	40	90	33	1.01
2308 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.93
NJ2308-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	40	90	33	1
2308 EKTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	0.93
NUP2308 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
NJ2308EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.98
NU2308EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.94
ZSL19 2308	Роликовый радиальный подшипник, однорядный.	40	90	33	1
2308-2RSTN9	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.96
NU2308E.TVP	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	40	90	33	0.947

Модификации подшипника RN2308-E-MPBX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
