Роликовый подшипник RN230-E-MPBX

Подшипник RN230-E-MPBX — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 230, размер 150*242*45 мм.

Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 150 мм
Наружный диаметр: 242 мм
Ширина: 45 мм
Масса: 7.56 кг

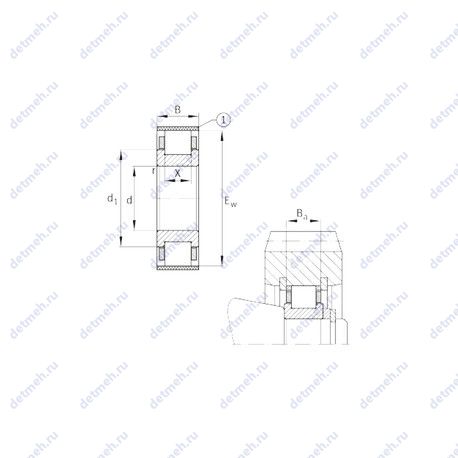

Подшипник RN230-E-MPBX чертеж — Чертеж подшипника RN230-E-MPBX

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс MP — Механически обработанный сепаратор оконного типа из латуни

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RN230-E-MPBX

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

Количество дорожек качения - 1;
Исполнение - x-life;
Размер (X) - 30;
Размер (Ba) - 41.7;
Уплотнение - нет;
Размер (d1) - 193.1 мм.;
Размеры. мм - 150x242x45;

Габаритные и посадочные размеры:

Наружный диаметр (Ew) - 242 мм.;
Радиус наружней фаски - 3 мм.;
Масса - 7.56 кг;
Ширина (высота) (B) - 45 мм;
Высота. мм - 45;
Внешний диаметр - 242 мм;
Внутренний диаметр - 150 мм;

Пропускная способность:

Грузоподъемность статическая - 590 000 кн;
Грузоподъемность динамическая - 520 000 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - rn230-e-mpbx;
Тела качения - ролики;

В таблице приведены основные размеры подшипника RN230-E-MPBX, технические характеристики и номинальные значения.

Таблица модификаций подшипника RN230-E-MPBX

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
230W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	150	270	45	12.5
230К	Только для внутреннего и наружного колец.	150	270	45	12.1
Q230	Роликовый радиальный подшипник, однорядный.	150	270	45	12.63
NH230	Роликовый радиальный подшипник, однорядный.	150	270	57	11.96
N 230	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	45	10.5
NF 230	Внутреннем кольце с двойным фланцем, внешнее с одним..	150	270	45	10.5
NJ 230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	45	10.5
NU 230	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	45	10.5
N230 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	45	10.3
QJ 230	Шариковый подшипник с четырех-точечным контактом.	150	270	45	12.5
NJ230E	Роликовый радиальный подшипник, однорядный.	150	270	45	10.98
NU230E	Роликовый радиальный подшипник, однорядный.	150	270	45	10.7
NU230R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	45	10.7
NJ230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	45	10.7
NP 230	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	150	270	45	11.5
NUP230R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	45	10.7
NU230EM	Роликовый радиальный подшипник, однорядный.	150	270	45	11.67
NJ230EM	Роликовый радиальный подшипник, однорядный.	150	270	45	11.99
NH230 E	Роликовый радиальный подшипник, однорядный.	150	270	45	11.96
NUP 230	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	45	11.27
NUP230E	Роликовый радиальный подшипник, однорядный.	150	270	45	11.27
NP230 E	Роликовый радиальный подшипник, однорядный.	150	270	45	11.5
NF230 E	Роликовый радиальный подшипник, однорядный.	150	270	45	11
NUP230 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	45	12.1
NUP230EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	270	45	11.9
N230-E-M6	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	45	11.8
QJ 230 N2	Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника.	150	270	45	12.5
N230-E-M1	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	270	45	11.8
NU 230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	150	270	45	11.625
NU 230 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа.	150	270	45	10.336
NU230-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	45	11.8
NJ 230 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт.	150	270	45	12
NJ 230 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа.	150	270	45	11
NU230-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	270	45	11.8
NJ230-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	45	11.8
NJ230-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	45	12
NUP 230 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Штампованный сепаратор из стального листа.	150	270	45	10.689
NJ230-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	270	45	11.8
NJ 230 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	150	270	45	11.89
QJ 230 N2MA	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	270	45	12.5

Модификации подшипника RN230-E-MPBX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
