Шариковый подшипник Q230
Подшипник Q230 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 230, размер 150*270*45 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

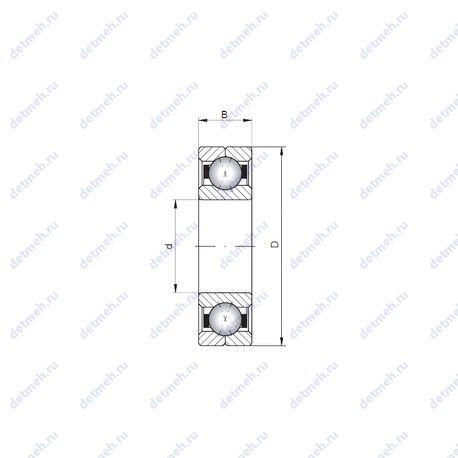

Таблица размеров и характеристик подшипника Q230
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Обозначение: q230
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина внутренней обоймы (B1): 45 мм.
- Ширина наружной обоймы (C): 45 мм
- Масса: 12.63 кг
- Высота. мм: 45
- Внешний диаметр: 270 мм
- Внутренний диаметр: 150 мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 150x270x45
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Высота. мм: 45
- Ширина внутренней обоймы (B1): 45 мм.
- Внутренний диаметр: 150 мм
- Внешний диаметр: 270 мм
- Масса: 12.63 кг
- Ширина наружной обоймы (C): 45 мм
Классификация:
- Тела качения: шарики
- Обозначение: q230
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
Прочие характеристики:
- Размеры. мм: 150x270x45
- Уплотнение: нет
- Количество дорожек качения: 1
Пропускная способность:
- Грузоподъемность динамическая: 369 кн
- Грузоподъемность статическая: 519 кн
- Частота вращения предельная при пластичной смазке: 1617 об/мин
- Частота вращения предельная при жидкой смазке: 2254 об/мин
В таблице приведены основные размеры подшипника Q230, технические характеристики и номинальные значения.
Таблица модификаций подшипника Q230
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 230W | Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков. | 150 | 270 | 45 | 12.5 |
| 230К | Только для внутреннего и наружного колец. | 150 | 270 | 45 | 12.1 |
| N 230 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 150 | 270 | 45 | 10.5 |
| NH230 | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 57 | 11.96 |
| NF 230 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 150 | 270 | 45 | 10.5 |
| NJ 230 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 150 | 270 | 45 | 10.5 |
| NU 230 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 150 | 270 | 45 | 10.5 |
| N230 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 150 | 270 | 45 | 10.3 |
| QJ 230 | Шариковый подшипник с четырех-точечным контактом. | 150 | 270 | 45 | 12.5 |
| NJ230E | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 10.98 |
| NU230R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 150 | 270 | 45 | 10.7 |
| NU230E | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 10.7 |
| NJ230R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 150 | 270 | 45 | 10.7 |
| NP 230 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 150 | 270 | 45 | 11.5 |
| NU230EM | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 11.67 |
| NUP230R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 150 | 270 | 45 | 10.7 |
| NJ230EM | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 11.99 |
| NUP 230 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 150 | 270 | 45 | 11.27 |
| NUP230E | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 11.27 |
| NP230 E | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 11.5 |
| NH230 E | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 11.96 |
| NF230 E | Шариковый радиально-упорный подшипник, однорядный. | 150 | 270 | 45 | 11 |
| NUP230 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 150 | 270 | 45 | 12.1 |
| NUP230EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 150 | 270 | 45 | 11.9 |
| QJ 230 N2 | Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. | 150 | 270 | 45 | 12.5 |
| N230-E-M1 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 150 | 270 | 45 | 11.8 |
| N230-E-M6 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 150 | 270 | 45 | 11.8 |
| NU 230 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 150 | 270 | 45 | 11.625 |
| NU 230 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа. | 150 | 270 | 45 | 10.336 |
| NJ 230 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 150 | 270 | 45 | 12 |
| NJ230-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 150 | 270 | 45 | 12 |
| NU230-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 150 | 270 | 45 | 11.8 |
| NU230-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 150 | 270 | 45 | 11.8 |
| NJ 230 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа. | 150 | 270 | 45 | 11 |
| NJ230-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 150 | 270 | 45 | 11.8 |
| NU230-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 150 | 270 | 45 | 11.8 |
| NJ 230 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 150 | 270 | 45 | 11.89 |
| QJ 230 N2MA | Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 150 | 270 | 45 | 12.5 |
| QJ 230 N2 M | Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. | 150 | 270 | 45 | 12.5 |
| NUP230-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 150 | 270 | 45 | 12.2 |
Модификации подшипника Q230 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника Q230
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | Q230 | 150 | 270 | 45 | ISO |
| ISO | Q230 | 150 | 270 | 45 | ISO |
Аналог подшипника Q230 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7230 A | 150 | 270 | 45 | |||
| 7230B | 150 | 270 | 45 | |||
| 7230 CTBP4 | 150 | 270 | 45 | |||
| 7230 ATBP4 | 150 | 270 | 45 | |||
| 7230C | 150 | 270 | 45 | |||
| 7230 | 150 | 270 | 45 | |||
| 7230-B-MP | 150 | 270 | 45 | |||
| 7230CPA | 150 | 270 | 45 | |||
| 7230-BCB-MP | 150 | 270 | 45 | |||
| 7230A5TRSU | 150 | 270 | 45 | |||
| 7230CTRSU | 150 | 270 | 45 | |||
| 7230CP5 | 150 | 270 | 45 | |||
| 7230BG | 150 | 270 | 45 | |||
| 7230 BCBM | 150 | 270 | 45 | |||
| 7230BGM | 150 | 270 | 45 | |||
| 7230WN MBR | 150 | 270 | 45 |
