Роликовый подшипник 32240 ISO

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - 32240;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 200x360x104;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 91.5 мм;
• Размер сопряженных деталей (da min.) - 222;
• Размер сопряженных деталей (Da max.) - 342;
• Размер сопряженных деталей (ra max.) - 4;
• Размер (r1 min.) - 4 мм;
• Размер сопряженных деталей (Sa) - 11;
• Размер сопряженных деталей (ra1 max.) - 3;
• Размер сопряженных деталей (Da min) - 302;
• Размер сопряженных деталей (db max.) - 230;
• Размер сопряженных деталей (Db min.) - 344;
• Размер сопряженных деталей (Sb) - 22;

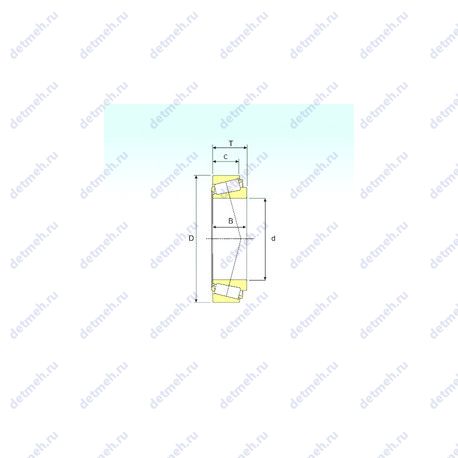

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 360 мм;
• Высота. мм - 104;
• Ширина наружной обоймы (C) - 82 мм;
• Масса - 43.6 кг;
• Ширина (высота) (B) - 98 мм;
• Ширина рабочая (T) - 104 мм;
• Радиус наружней фаски - 4 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1 150 кн;
• Грузоподъемность статическая - 1 970 кн;
• Частота вращения предельная при пластичной смазке - 950 об/мин;
• Частота вращения предельная при жидкой смазке - 1 300 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.49;
• Расчетный коэффициент (Y0) - 0.68;
• Расчетный коэффициент (Y2) - 1.23;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Нагрузка - радиальная и осевая;
• Обозначение - 32240;

Прочие характеристики:

• Размеры. мм - 200x360x104;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 360 мм;
• Высота. мм - 104;
• Ширина рабочая (T) - 104 мм;
• Ширина (высота) (B) - 98 мм;
• Ширина наружной обоймы (C) - 82 мм;
• Масса - 42.5 кг;

Пропускная способность:

• Грузоподъемность динамическая - 1185 кн;
• Грузоподъемность статическая - 1960 кн;
• Частота вращения предельная при пластичной смазке - 1301 об/мин;
• Частота вращения предельная при жидкой смазке - 1530 об/мин;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Нагрузка - радиальная и осевая;
• Обозначение - 32240;

Прочие характеристики:

• Размеры. мм - 200x360x104;
• Размер (a) - 20 мм;
• Размер (r1 min.) - 5 мм;
• Размер (r2 min.) - 4 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 360 мм;
• Высота. мм - 104;
• Ширина рабочая (T) - 104 мм;
• Ширина (высота) (B) - 98 мм;
• Ширина наружной обоймы (C) - 82 мм;
• Масса - 41.0 кг;

Пропускная способность:

• Грузоподъемность динамическая - 1070000 кн;
• Грузоподъемность статическая - 1720000 кн;
• Частота вращения предельная при пластичной смазке - 950 об/мин;
• Частота вращения предельная при жидкой смазке - 1300 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.40;
• Расчетный коэффициент (Y0) - 0.82;
• Расчетный коэффициент (Y1) - 1.49;

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Нагрузка - радиальная и осевая;
• Обозначение - 32240;

Прочие характеристики:

• Размеры. мм - 200x360x104;
• Размер (a) - 83 мм;
• Размер (r1 min.) - 5 мм;
• Размер (r2 min.) - 5 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r3 min.) - 4 мм;
• Размер (r4 min.) - 4 мм;
• Размер сопряженных деталей (da max) - 231;
• Размер сопряженных деталей (Da min) - 302;
• Размер сопряженных деталей (db min) - 220;
• Размер сопряженных деталей (Db min.) - 340;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 360 мм;
• Высота. мм - 104;
• Ширина (высота) (B) - 98 мм;
• Ширина наружной обоймы (C) - 82 мм;
• Масса - 43.7 кг;
• Ширина рабочая (T) - 104 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1265 кн;
• Грузоподъемность статическая - 2035 кн;
• Частота вращения предельная - 1700 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.41;
• Расчетный коэффициент (Y0) - 0.81;
• Расчетный коэффициент (Y) - 1.48;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 360 мм;
• Внутренний диаметр - 200 мм;
• Ширина - 98 мм;
• Масса - 42;
• r1.2 min - 4;
• C - 82;
• T - 104;

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

• Основной тип - роликовый радиальный-упорный;
• Тела качения - ролики;
• Обозначение - 32240;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 200x360x104;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 200 мм;
• Внешний диаметр - 360 мм;
• Высота. мм - 104;
• Ширина наружной обоймы (C) - 82 мм.;
• Масса - 42.56 кг;
• Ширина рабочая (T) - 104 мм.;
• Ширина (высота) (B) - 98 мм.;
• Радиус внутренней фаски (R) - 5 мм.;
• Радиус наружней фаски - 4 мм.;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.41;
• Расчетный коэффициент (Y) - 1.48;

Пропускная способность:

• Грузоподъемность радиальная динамическая (C) - 1390 кн;
