Роликовый подшипник 32240J/DF

Подшипник 32240J/DF — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 32240, размер 200*360*208 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 200 мм
Наружный диаметр: 360 мм
Ширина: 208 мм
Масса: 88 кг

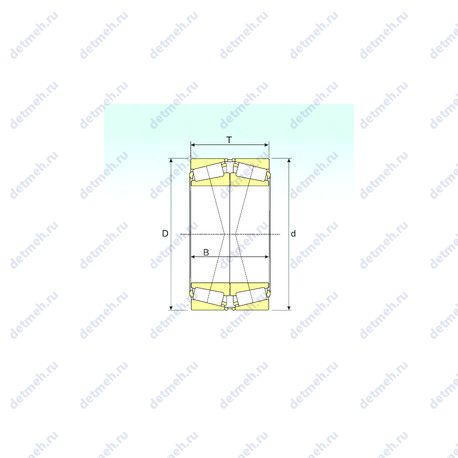

Подшипник 32240J/DF чертеж — Чертеж подшипника 32240J/DF

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 32240J/DF

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Высота. мм - 208;
Масса - 88.0 кг;
Ширина рабочая (T) - 208 мм;
Внешний диаметр - 360 мм;
Внутренний диаметр - 200 мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 200x360x208;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1615 об/мин;
Частота вращения предельная при пластичной смазке - 1530 об/мин;
Грузоподъемность статическая - 3920 кн;
Грузоподъемность динамическая - 2048.2 кн;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - 32240j/df;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 32240J/DF, технические характеристики и номинальные значения.

Таблица модификаций подшипника 32240J/DF

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
32240	Основное исполнение.	200	360	98	43.6
32240U	Роликовый радиально-упорный подшипник, однорядный.	200	360	98	43.6
32240-A	Роликовый радиально-упорный подшипник, однорядный.	200	360	98	43
32240JR	Штампованный сепаратор из стального листа.	200	360	104	44.2
HR32240J	Для конических роликоподшипников и радиальных шарикоподшипников: более высокая грузоподъемность.. Штампованный сепаратор из стального листа.	200	360	98	42.6
32240 J2	Штампованный сепаратор из стального листа.	200	360	104	42.4
32240 J2/DF	Механически обработанный сепаратор из стали или специального чугуна. Штампованный сепаратор из стального листа.	200	360	208	88
32240-A-N11CA	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Канавка под стопорное кольцо на наружном кольце подшипника.	200	360	208	88.7
32240-XL-DF-A400-450	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава.	200	360	208	88.2
32240-XL-DF-A500-550	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава.	200	360	208	88.2
32240-XL-DF-A350-400	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава.	200	360	208	88.2

Модификации подшипника 32240J/DF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
