Подшипник N2240 ISO

Модификация N2240 — это импортный цилиндрический подшипник, однорядный, основное конструктивное исполнение - 2240.
Отечественный аналог - 2540.
Размер подшипника: 200*360*98 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CX,ISO,NTN Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 200 мм
  4. Наружный диаметрНаружный диаметр: 360 мм
  5. ШиринаШирина: 98 мм
  6. МассаМасса: 44.4 кг

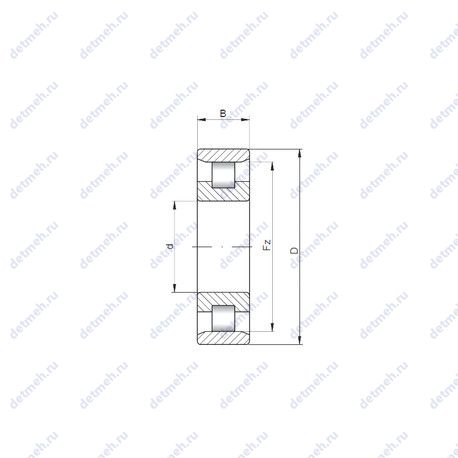

Подшипник N2240 чертеж
Чертеж подшипника N2240

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения N2240

Префикс N — Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности на­ружного кольца подшипника

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника N2240

НомерТехнические требованияd,ммD,ммB,ммm,кг
NU2240EM2003609842.83
NUP2240EM2003609844.19
NCF2240-VОднорядный без сепараторный цилиндрический роликовый подшипник. Два борта на внутреннем кольце и один борт на наружном
Бессепараторный подшипник
2003609843.12
NF2240Канавка под стопорное кольцо на наружном кольце подшипника
Механически обработанный сепаратор из стали или специального чугуна
2003609847.9
NH2240 E2003609847.18
NJ2240E2003609845.57
NP2240Канавка под стопорное кольцо на наружном кольце подшипника
2003609849.9
NU2240E2003609844.4
NUP2240E2003609846.75
NJ2240-E-M1 + HJ2240-E2003609845.3
NJ2240-E-M12003609845.3
NU2240-E-M12003609844.7
RN2240-E-MPBX2003239829.2
NU2240Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
2003609844.4
NH2240Канавка под стопорное кольцо на наружном кольце подшипника
2003609847.18
NJ2240Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
2003609845.57
NUP2240Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
2003609846.75
NJ2240R2003609844.4
NU2240R2003609844.4
NUP2240R2003609844.4
NJ2240-E-M62003609846
NJ2240-E-M6+HJ2240-E2003609848.8
NJ2240-E-MPA+HJ2240-E2003609848.8
NJ2240-E-MPA2003609846
NJ2240-E-MA6+HJ2240-E2003609848.8
NJ2240-E-MA62003609846
NU2240-E-MA62003609846
NU2240-E-M62003609846
NU2240-E-MPA2003609846
NJ2240EM2003609846.1
NCF 2240 ECJBОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
2003609843
NUH 2240 ECMH2003609843.4
NJ 2240 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
2003609843.859
NU 2240 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
2003609843.8
NJ 2240 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
2003609846
NU 2240 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
2003609847
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника N2240

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ254020036098ГОСТ
CXN224020036098ISO
NTNN224020036098ISO
ISON224020036098ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника N2240

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
32240-A20036098
3224020036098
32240U20036098
NU2240EM20036098
NUP2240EM20036098
NCF2240-V20036098
NF224020036098
NH2240 E20036098
NJ2240E20036098
NP224020036098
NU2240E20036098
NUP2240E20036098
NJ2240-E-M1 + HJ2240-E20036098
NJ2240-E-M120036098
NU2240-E-M120036098
SL18 224020036098
NU224020036098
NH224020036098
NJ224020036098
NUP224020036098
NJ2240R20036098
NU2240R20036098
NUP2240R20036098
NJ2240-E-M620036098
NJ2240-E-M6+HJ2240-E20036098
NJ2240-E-MPA+HJ2240-E20036098
NJ2240-E-MPA20036098
NJ2240-E-MA6+HJ2240-E20036098
NJ2240-E-MA620036098
NU2240-E-MA620036098
NU2240-E-M620036098
NU2240-E-MPA20036098
NJ2240EM20036098
R4032K20036098Проточка на внешнем кольце для смазки
NCF 2240 ECJB20036098
NJ 2240 ECMA20036098
NU 2240 ECMA20036098
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника N2240

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2240;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 200x316x98;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (r1 min.) - 4 мм;
  • Размер (J) - 258 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 200 мм;
  • Внешний диаметр - 360 мм;
  • Высота. мм - 98;
  • Ширина наружной обоймы (C) - 98 мм.;
  • Масса - 40.5 кг;
  • Ширина (высота) (B) - 98 мм;
  • Наружный диаметр (Ew) - 316 мм.;
  • Радиус наружней фаски - 4 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 925 кн;
  • Грузоподъемность статическая - 1 440 кн;
  • Частота вращения предельная при пластичной смазке - 1 600 об/мин;
  • Частота вращения предельная при жидкой смазке - 1 900 об/мин;

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2240;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 200x360x98;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 200 мм;
  • Внешний диаметр - 360 мм;
  • Высота. мм - 98;
  • Масса - 44.4 кг;
  • Ширина (высота) (B) - 98 мм.;
  • Ширина наружной обоймы (C) - 98 мм.;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n2240;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 200x360x98;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 200 мм;
  • Внешний диаметр - 360 мм;
  • Высота. мм - 98;
  • Масса - 44.4 кг;
  • Наружный диаметр (Ew) - 316 мм.;
  • Ширина (высота) (B) - 98 мм.;
  • Ширина наружной обоймы (C) - 98 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 946 кн;
  • Грузоподъемность статическая - 1490 кн;
  • Частота вращения предельная при пластичной смазке - 1400 об/мин;
  • Частота вращения предельная при жидкой смазке - 1900 об/мин;
×
