Роликовый подшипник NJ 2232 ECML
Подшипник NJ 2232 ECML — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2232, размер 160*290*80 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 160 мм
Наружный диаметр: 290 мм
Ширина: 80 мм
Масса: 23.534 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

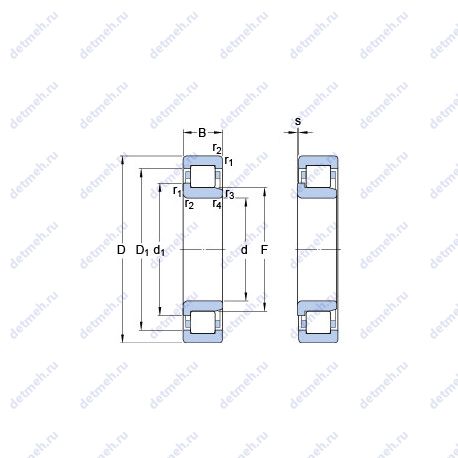

Таблица размеров и характеристик подшипника NJ 2232 ECML
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (D1) - 251.1 мм;
- s - 4.5 мм;
- F - 193 мм;
- da min. - 174 мм;
- Da max. - 274.2 мм;
- Размер сопряженных деталей (db min) - 209 мм;
- r3.4 min. - 3 мм;
- r1.2 min. - 3 мм;
- Размер (d1) - 205 мм;
- Размер сопряженных деталей (ra max.) - 2.5 мм;
- Размер сопряженных деталей (da max) - 189 мм;
- Граничная нагрузка по усталости (Pu) - 129 кн;
- Размеры. мм - 290x160x80;
Исходные данные для расчета:
- Расчетный коэффициент (kr) - 0.3;
Пропускная способность:
- Предельная частота вращения - 4000 об/мин;
- Номинальная частота вращения - 2400 об/мин;
- Статическая грузоподъемность (C0) - 1200 кн;
- Динамическая грузоподъемность (C) - 930 кн;
Классификация:
- Нагрузка - осевая;
- Основной тип - шариковый упорный;
- Обозначение - nj 2232 ecml;
- Тела качения - шарики;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 80 мм;
- Внутренний диаметр (d) - 160 мм;
- Наружный диаметр (D) - 290 мм;
- Масса - 23.534 кг;
- Высота. мм - 80;
- Внешний диаметр - 160 мм;
- Внутренний диаметр - 290 мм;
В таблице приведены основные размеры подшипника NJ 2232 ECML, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ 2232 ECML
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2232 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NP2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NH2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NF2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NJ2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.22 |
| NU2232 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NU2232R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NJ2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 23.6 |
| N2232 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NJ2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.22 |
| NU2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 23.6 |
| NUP2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.85 |
| NU2232EM | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.15 |
| NUP2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 23.6 |
| NH2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NUP2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.85 |
| NJ2232EM | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.51 |
| NF2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NP2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NUP2232EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| SL18 2232 | Специальный шариковый подшипник. | 160 | 290 | 80 | 23 |
| NUP2232 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.51 |
| NCF 2232 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 160 | 290 | 80 | 23 |
| NU2232 MSQ | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.394 |
| NU2232-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NU2232-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.7 |
| NJ2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.1 |
| NJ2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NJ2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NU 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.067 |
| NJ 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.7 |
| NU 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.2 |
| NJ2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| RN2232-E-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 160 | 259 | 80 | 15.2 |
Модификации подшипника NJ 2232 ECML - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
