Роликовый подшипник NUP2232-E-M1
Подшипник NUP2232-E-M1 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2232, размер 160*290*80 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 160 мм
Наружный диаметр: 290 мм
Ширина: 80 мм
Масса: 24.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

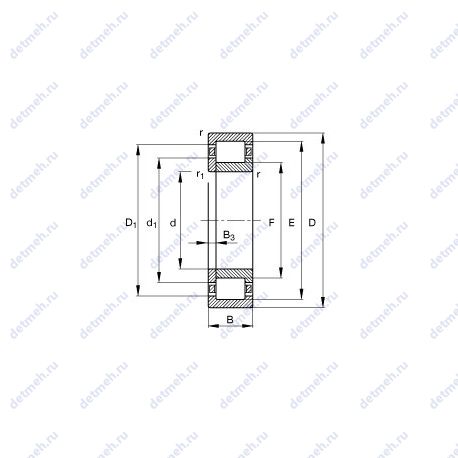

Таблица размеров и характеристик подшипника NUP2232-E-M1
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер (D1) - 251.1 мм.;
- B3 - 12.5 мм.;
- dc min. - 210 мм.;
- E - 261 мм.;
- da min. - 174 мм.;
- Размер (r) - 3 мм.;
- F - 193 мм.;
- Da max. - 276 мм;
- nB - 1680 1/min;
- nG - 3600 1/min;
- Cur - 183000 n;
- C0r - 1170000 n;
- Cr - 940000 n;
- m - 24.5 kg;
- Размер сопряженных деталей (ra max.) - 2.5 мм;
- Размер (r1 min.) - 3 мм;
- Размер (d1) - 205.5 мм;
- Размеры. мм - 160x290x80;
Классификация:
- Основной тип - роликовый радиальный;
- Нагрузка - радиальная;
- Обозначение - nup2232-e-m1;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Наружный диаметр (D) - 290 мм;
- Внутренний диаметр (d) - 160 мм;
- Ширина (высота) (B) - 80 мм;
- Высота. мм - 80;
- Внешний диаметр - 290 мм;
- Внутренний диаметр - 160 мм;
В таблице приведены основные размеры подшипника NUP2232-E-M1, технические характеристики и номинальные значения.
Таблица модификаций подшипника NUP2232-E-M1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2232 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NP2232 | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NH2232 | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NF2232 | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NJ2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.22 |
| NU2232 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NU2232R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NJ2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 23.6 |
| N2232 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NJ2232E | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 24.22 |
| NU2232E | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 23.6 |
| NUP2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.85 |
| NU2232EM | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 24.15 |
| NUP2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 23.6 |
| NUP2232E | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 24.85 |
| NJ2232EM | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 24.51 |
| NF2232 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NH2232 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NP2232 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NUP2232EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NUP2232 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.51 |
| SL18 2232 | Специальный шариковый подшипник. | 160 | 290 | 80 | 23 |
| NCF 2232 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 160 | 290 | 80 | 23 |
| NU2232 MSQ | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.394 |
| NU2232-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.7 |
| NJ2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.1 |
| NJ2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NU2232-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NU 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.2 |
| NUP2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NJ 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.534 |
| NU 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.067 |
| NJ2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NJ 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.7 |
| NJ2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NUH 2232 ECMH | Роликовый радиальный цилиндрический подшипник, однорядный. | 160 | 290 | 80 | 23.1 |
| NCF 2232 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 160 | 290 | 80 | 23.5 |
| NUP 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 25 |
Модификации подшипника NUP2232-E-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
