Роликовый подшипник NJ2232EM
Подшипник NJ2232EM — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2232, размер 160*290*80 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

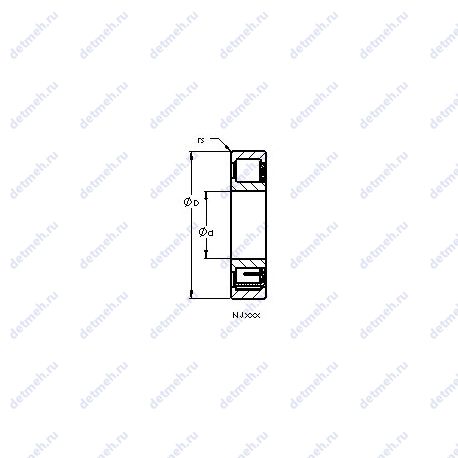

Таблица размеров и характеристик подшипника NJ2232EM
Производитель AST
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Классификация:
- Тела качения - ролики;
- Основной тип - роликовый радиальный;
- Нагрузка - радиальная;
- Обозначение - nj2232 em;
Прочие характеристики:
- Max. Shaft Shoulder Dia. Inner (Li) - 193.0;
- Min. Housing Shoulder Dia.. Outer (Lo) - 261.0;
- Precision - rbec 1;
- Standard Clearance - c0;
- Максимальная скорость (масло) - 2;
- Максимальная скорость (смазка) - 2;
- Номинальная статическая нагрузка - 1.109.000;
- Номинальная динамическая нагрузка - 767.000;
- Материал - 52100 chrome steel. or equivalent;
- Размеры. мм - 160x290x80;
- Тип подшипника - nj;
- Диаметр отверстия - 160.0000;
- Радиус (мин) - 3.000;
Габаритные и посадочные размеры:
- Масса - 24.510;
- Ширина - 80.0000 мм;
- Внутренний диаметр - 160 мм;
- Внешний диаметр - 290 мм;
- Высота. мм - 80;
- Внешний диаметр - 290.0000 мм;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 1900 об/мин;
- Грузоподъемность статическая - 1190 кн;
- Грузоподъемность динамическая - 810 кн;
- Частота вращения предельная при жидкой смазке - 2400 об/мин;
Прочие характеристики:
- Размер сопряженных деталей (ra max.) - 2.5;
- Размер сопряженных деталей (da min.) - 173;
- Размер сопряженных деталей (Da max.) - 277;
- Размер (r1 min.) - 3 мм;
- Размер сопряженных деталей (db max.) - 188;
- Размер сопряженных деталей (rb max.) - 2.5;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 3.3;
- Размер сопряженных деталей (Db max) - 277;
- Размер сопряженных деталей (db min) - 173;
- Размеры. мм - 160x290x80;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 193 мм.;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 3 мм;
- Высота. мм - 80;
- Внутренний диаметр - 160 мм;
- Внешний диаметр - 290 мм;
- Ширина (высота) (B) - 80 мм;
- Ширина наружной обоймы (C) - 80 мм;
- Масса - 24.5 кг;
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - nj2232em;
В таблице приведены основные размеры подшипника NJ2232EM, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ2232EM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2232 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NJ2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.22 |
| NF2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NH2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NP2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NU2232 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NJ2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.22 |
| NU2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 23.6 |
| NUP2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.85 |
| NU2232R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NJ2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 23.6 |
| N2232 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NH2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NP2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NUP2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.85 |
| NF2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NUP2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 23.6 |
| NU2232EM | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.15 |
| NUP2232EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| SL18 2232 | Специальный шариковый подшипник. | 160 | 290 | 80 | 23 |
| NUP2232 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.51 |
| NU2232 MSQ | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.394 |
| NCF 2232 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 160 | 290 | 80 | 23 |
| NU2232-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.7 |
| NJ2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.1 |
| NJ2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NU2232-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NU 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.2 |
| NJ 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.7 |
| NU 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.067 |
| NJ 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.534 |
| NUP2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NJ2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NJ2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NCF 2232 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 160 | 290 | 80 | 23.5 |
Модификации подшипника NJ2232EM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NJ2232EM
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | NJ2232EM | 160 | 290 | 80 | ISO |
| AST | NJ2232EM | 160 | 290 | 80 | ISO |
Аналог подшипника NJ2232EM — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
