Роликовый подшипник NUP2232EM
Подшипник NUP2232EM — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2232, размер 160*290*80 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 160 мм
Наружный диаметр: 290 мм
Ширина: 80 мм
Масса: 24.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

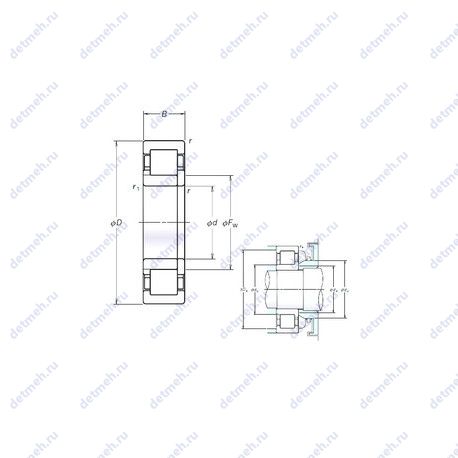

Таблица размеров и характеристик подшипника NUP2232EM
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 3.3
- Размер сопряженных деталей (db min): 173
- Размер сопряженных деталей (Db max): 277
- Размер сопряженных деталей (rb max.): 2.5
- Размер сопряженных деталей (db max.): 188
- Размер (r1 min.): 3 мм
- Размер сопряженных деталей (Da max.): 277
- Размер сопряженных деталей (da min.): 173
- Размер сопряженных деталей (ra max.): 2.5
- Количество дорожек качения: 1
- Диаметр отверстия комплекта шариков/роликов (Fw): 193 мм.
- Размеры. мм: 160x290x80
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: nup2232em
- Тела качения: ролики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина (высота) (B): 80 мм
- Масса: 24.5 кг
- Ширина наружной обоймы (C): 80 мм
- Высота. мм: 80
- Внешний диаметр: 290 мм
- Внутренний диаметр: 160 мм
Пропускная способность:
- Грузоподъемность статическая: 1190 кн
- Частота вращения предельная при пластичной смазке: 1900 об/мин
- Частота вращения предельная при жидкой смазке: 2400 об/мин
- Грузоподъемность динамическая: 810 кн
В таблице приведены основные размеры подшипника NUP2232EM, технические характеристики и номинальные значения.
Таблица модификаций подшипника NUP2232EM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2232 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NP2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NH2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NF2232 | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NJ2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.22 |
| NU2232 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NU2232R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.6 |
| NJ2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 23.6 |
| N2232 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 160 | 290 | 80 | 23.6 |
| NJ2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.22 |
| NU2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 23.6 |
| NUP2232 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.85 |
| NU2232EM | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.15 |
| NUP2232R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 23.6 |
| NP2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 26.5 |
| NH2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.15 |
| NF2232 E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 25.4 |
| NJ2232EM | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.51 |
| NUP2232E | Роликовый радиальный подшипник, однорядный. | 160 | 290 | 80 | 24.85 |
| SL18 2232 | Специальный шариковый подшипник. | 160 | 290 | 80 | 23 |
| NUP2232 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.51 |
| NCF 2232 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 160 | 290 | 80 | 23 |
| NU2232 MSQ | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.394 |
| NJ2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.1 |
| NU2232-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 23.7 |
| NU2232-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NJ2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NJ2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 160 | 290 | 80 | 24.5 |
| NU2232-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NJ 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.534 |
| NU 2232 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 160 | 290 | 80 | 23.067 |
| NJ 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.7 |
| NU 2232 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 160 | 290 | 80 | 24.2 |
| NJ2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор оконного типа из латуни. | 160 | 290 | 80 | 24.5 |
| NUP2232-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 160 | 290 | 80 | 24.5 |
| NCF 2232 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 160 | 290 | 80 | 23.5 |
Модификации подшипника NUP2232EM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
