Шариковый подшипник FBSA 210/QFC

Подшипник FBSA 210/QFC — это импортный шариковый упорный подшипник, обозначение основновного исполнения 210, размер 50*165*106 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 50 мм
Наружный диаметр: 165 мм
Ширина: 106 мм
Масса: 9.1 кг

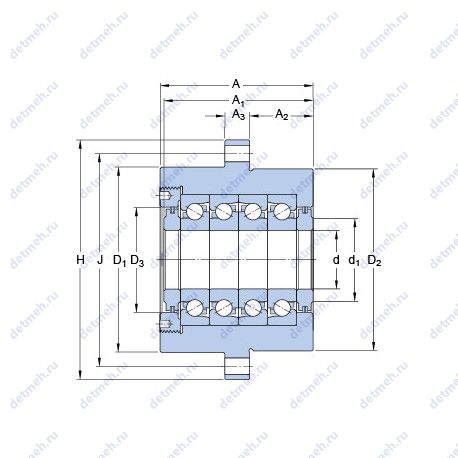

Подшипник FBSA 210/QFC чертеж — Чертеж подшипника FBSA 210/QFC

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника FBSA 210/QFC

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Момент трения при преднатяге класса A - 0.62 нм;
Преднатяг класса A - 8200 н;
Преднатяг класса B - 16400 н;
A - 106 мм;
A1 - 102.74 мм;
A2 - 43.5 мм;
A3 - 17 мм;
D2 - 124 мм;
Момент трения при преднатяге класса B - 1.36 нм;
Сквозное отверствие под крепежные болты Н - 11.4 мм;
Начальный диаметр отверстий крепежных болтов J - 146 мм;
Половина диаметра картриджа без фланца J1 - 64 мм;
Pu (N) Предел усталостной прочности - 10800;
Размеры. мм - 50x165x106;
Граничная нагрузка по усталости (Pu) - 10.8 кн;
H - 165 мм;
Размер (D1) - 128 мм;
Размер (d1) - 66 мм;
D3 - 76 мм;

Пропускная способность:

Статическая осевая жесткость при преднатяге класса A - 2820 н/мкм;
Статическая осевая жесткость при преднатяге класса B - 3600 н/мкм;
Максимальная частота вращения при преднатяге класса A - 3000 об/мин;
Co (kN) Грузоподъемность статическая - 292;
C (kN) Грузоподъемность динамическая - 75.795;
Динамическая грузоподъемность (C) - 75.8 кн;
Статическая грузоподъемность (C0) - 292 кн;
Максимальная частота вращения в воздушно-масляной смазке - 1500 мм/мин;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 50;
m (кг) Масса - 9.1;
Внутренний диаметр (d) - 50 мм;
Внутренний диаметр - 50 мм;
Внешний диаметр - 165 мм;
Высота. мм - 106;
Масса - 9.1 кг;

Классификация:

Тела качения - шарики;
Обозначение - fbsa 210/qfc, fbsa 210/ qfc;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника FBSA 210/QFC, технические характеристики и номинальные значения.

Таблица модификаций подшипника FBSA 210/QFC

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
210	Основное исполнение.	50	90	20	0.5
210W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	50	90	20	0.522
Q210	Шариковый упорный подшипник.	50	90	20	0.61
210К	Только для внутреннего и наружного колец.	50	90	20	0.476
UC210	Шариковый упорный подшипник.	50	90	51.6	0.8
ES210	Шариковый упорный подшипник.	50	90	43.7	0.8
EX210	Шариковый упорный подшипник.	50	90	62.7	1.01
ER210	Шариковый упорный подшипник.	50	90	51.6	0.98
CS210	Шариковый упорный подшипник.	50	90	20	0.47
NA210	Игольчатый роликовый подшипник с размерами по ISO 15.	50	90	49.2	1.01
FD210	Шариковый упорный подшипник.	50	90	30.2	0.91
NH210	Шариковый упорный подшипник.	50	90	20	0.558
US210	Шариковый упорный подшипник.	50	90	20	0.76
210-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	50	90	20	0.5
UK210	Шариковый упорный подшипник.	50	90	36	0.65
SB210	Шариковый упорный подшипник.	50	90	43.5	0.8
N 210	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	50	90	20	497
N210E	Шариковый упорный подшипник.	50	90	20	0.479
SA210	Шариковый упорный подшипник.	50	90	30.2	0.91
SA210F	Механически обработанный сепаратор из стали или специального чугуна.	50	90	30.2	0.85
CUS210	Шариковый упорный подшипник.	50	90	20	0.66
W210PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	50	90	30.18	0.767
SUC210	Шариковый упорный подшипник.	50	90	31.6	0
MUC210	Шариковый упорный подшипник.	50	90	51.6	0.78
CUC210	Шариковый упорный подшипник.	50	90	23	0.8
BL 210	Узел плавающих подшипников..	50	90	20	0.504
CEX210	Шариковый упорный подшипник.	50	90	62.7	1.01
YET210	Шариковый упорный подшипник.	50	90	30.2	0.7
210 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	50	90	20	0.5
CES210	Шариковый упорный подшипник.	50	90	43.7	0.8
NU210E	Шариковый упорный подшипник.	50	90	20	0.497
QJ 210	Шариковый подшипник с четырех-точечным контактом.	50	90	20	0.59
YAT210	Шариковый упорный подшипник.	50	90	38.8	0.54
NJ210E	Шариковый упорный подшипник.	50	90	20	0.493
QJF210	Шариковый упорный подшипник.	50	90	20	0.514
NF 210	Внутреннем кольце с двойным фланцем, внешнее с одним..	50	90	20	0.48
NF210E	Шариковый упорный подшипник.	50	90	20	0.517
210-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	50	90	20	0.5
NP 210	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	50	90	20	0.539
NJ 210	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	50	90	20	0.48

Модификации подшипника FBSA 210/QFC - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
