Подшипник для корпуса ER210

Подшипник ER210 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 210, размер 50*90*51.6 мм.

Стандарт: ISO
Бренды: FYH, KOYO
Внутренний диаметр: 50 мм
Наружный диаметр: 90 мм
Ширина: 51.6 мм
Масса: 0.98 кг

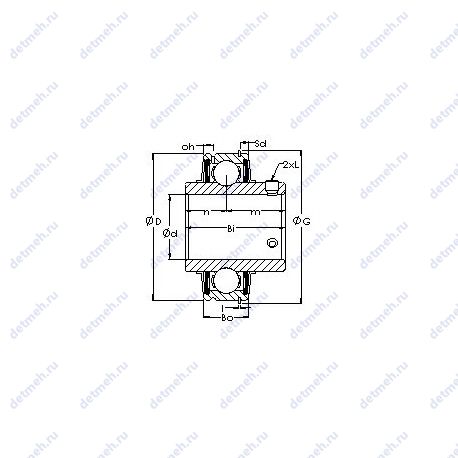

Подшипник ER210 чертеж — Чертеж подшипника ER210

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника ER210

Производитель FYH

Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру. Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров. Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.

Габаритные и посадочные размеры:

Масса - 0.98 кг;
Внутренний диаметр - 50 мм;
Внешний диаметр - 90 мм;
Высота. мм - 51.6;
Ширина (высота) (B) - 51.6 мм.;
Ширина наружной обоймы (C) - 28 мм.;
Радиус наружней фаски - 1.1 мм.;

Прочие характеристики:

Размеры. мм - 50x90x51.6;
Размер (C) - 7.5 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 19 мм.;
Размер (S2) - 9;
Резьба (G) - m10×1.25;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер (S1) - 32.6;
Размер (D2) - 96.3 мм.;
Размер (a) - 3.18 мм.;
Размер (f) - 2.41 мм.;
Размер (r1 min.) - 0.5 мм.;

Классификация:

Обозначение - er210;
Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Пропускная способность:

Грузоподъемность динамическая - 35.1 кн;
Грузоподъемность статическая - 23.3 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 14.4;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Прочие характеристики:

Размер (D2) - 96.3 мм.;
Размер (S2) - 9;
Размер (S1) - 32.6;
Уплотнение - есть;
Размеры. мм - 50x90x51.6;
Количество дорожек качения - 1;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 19 мм.;
Размер (a) - 3.18 мм.;
Размер (r1 min.) - 0.5 мм;
Размер (f) - 2.41 мм.;
Резьба (G) - m10×1.25;
Размер (C) - 7.5 мм.;

Классификация:

Тела качения - шарики;
Обозначение - er210;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;

Габаритные и посадочные размеры:

Внутренний диаметр - 50 мм;
Внешний диаметр - 90 мм;
Высота. мм - 51.6;
Ширина наружной обоймы (C) - 28 мм;
Масса - 0.98 кг;
Ширина (высота) (B) - 51.6 мм.;
Радиус наружней фаски - 1.1 мм;

Пропускная способность:

Грузоподъемность динамическая - 35.1 кн;
Грузоподъемность статическая - 23.3 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 14.4;

В таблице приведены основные размеры подшипника ER210, технические характеристики и номинальные значения.

Таблица модификаций подшипника ER210

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
210	Основное исполнение.	50	90	20	0.5
210W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	50	90	20	0.522
210К	Только для внутреннего и наружного колец.	50	90	20	0.476
Q210	Шариковый радиальный подшипник, однорядный.	50	90	20	0.61
US210	Шариковый радиальный подшипник, однорядный.	50	90	20	0.76
N 210	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	50	90	20	497
CS210	Шариковый радиальный подшипник, однорядный.	50	90	20	0.47
N210E	Шариковый радиальный подшипник, однорядный.	50	90	20	0.479
NA210	Игольчатый роликовый подшипник с размерами по ISO 15.	50	90	49.2	1.01
FD210	Шариковый радиальный подшипник, однорядный.	50	90	30.2	0.91
UK210	Шариковый радиальный подшипник, однорядный.	50	90	36	0.65
SA210	Шариковый радиальный подшипник, однорядный.	50	90	30.2	0.91
UC210	Шариковый радиальный подшипник, однорядный.	50	90	51.6	0.8
SB210	Шариковый радиальный подшипник, однорядный.	50	90	43.5	0.8
210-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	50	90	20	0.5
NH210	Шариковый радиальный подшипник, однорядный.	50	90	20	0.558
ES210	Шариковый радиальный подшипник, однорядный.	50	90	43.7	0.8
EX210	Шариковый радиальный подшипник, однорядный.	50	90	62.7	1.01
YAT210	Шариковый радиальный подшипник, однорядный.	50	90	38.8	0.54
YET210	Шариковый радиальный подшипник, однорядный.	50	90	30.2	0.7
CES210	Шариковый радиальный подшипник, однорядный.	50	90	43.7	0.8
BL 210	Узел плавающих подшипников..	50	90	20	0.504
MUC210	Шариковый радиальный подшипник, однорядный.	50	90	51.6	0.78
CEX210	Шариковый радиальный подшипник, однорядный.	50	90	62.7	1.01
SA210F	Механически обработанный сепаратор из стали или специального чугуна.	50	90	30.2	0.85
CUC210	Шариковый радиальный подшипник, однорядный.	50	90	23	0.8
QJF210	Шариковый радиальный подшипник, однорядный.	50	90	20	0.514
QJ 210	Шариковый подшипник с четырех-точечным контактом.	50	90	20	0.59
CUS210	Шариковый радиальный подшипник, однорядный.	50	90	20	0.66
RUS210	Шариковый радиальный подшипник, однорядный.	60.4	90	20	0.35
W210PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	50	90	30.18	0.767
SUC210	Шариковый радиальный подшипник, однорядный.	50	90	31.6	0
210 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	50	90	20	0.5
NF 210	Внутреннем кольце с двойным фланцем, внешнее с одним..	50	90	20	0.48
NF210E	Шариковый радиальный подшипник, однорядный.	50	90	20	0.517
NU210R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	50	90	20	0.497
NJ210R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	50	90	20	0.497
NJ210E	Шариковый радиальный подшипник, однорядный.	50	90	20	0.493
NP 210	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	50	90	20	0.539
NU 210	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	50	90	20	0.48

Модификации подшипника ER210 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника ER210

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
KOYO	ER210	50	90	51.6	ISO
FYH	ER210	50	90	51.6	ISO

Аналог подшипника ER210 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
GYE50-KRRB	50	90	51.6		Проточка на внешнем кольце для смазки
