Шариковый подшипник BSA 307 C

Подшипник BSA 307 C — это импортный шариковый упорный подшипник, обозначение основновного исполнения 307, размер 35*80*21 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 35 мм
Наружный диаметр: 80 мм
Ширина: 21 мм
Масса: 0.56 кг

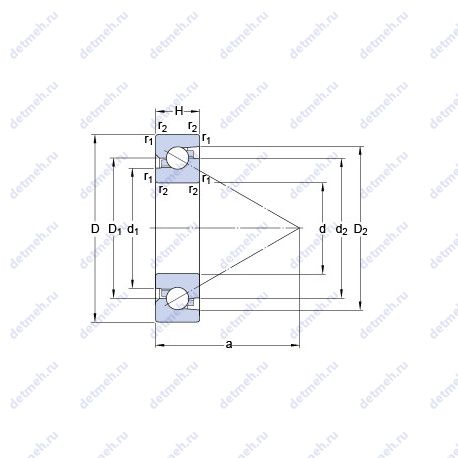

Подшипник BSA 307 C чертеж — Чертеж подшипника BSA 307 C

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника BSA 307 C

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Db max. - 72.5 мм;
Размер (a) - 66 мм;
Размер сопряженных деталей (db min) - 47 мм;
Da max. - 72.5 мм;
d2 - 58.5 мм;
da min. - 47 мм;
количество смазки Gref - 4.2 cm³;
r1.2 min. - 1 мм;
D2 - 68.51 мм;
Преднатяг класса A - 4100 н;
Преднатяг класса B - 8200 н;
Момент трения. преднатяг класса A - 0.26 нм;
Момент трения. преднатяг класса B - 0.46 нм;
Максимальная осевая грузоподъемность Fa - max. 65 кн;
Размеры. мм - 35x80x21;
Граничная нагрузка по усталости (Pu) - 5.4 кн;
H - 21 мм;
Размер (D1) - 58.6 мм;
Размер сопряженных деталей (ra max.) - 1 мм;
Размер (d1) - 50.18 мм;

Пропускная способность:

Максимальная частота вращения в консистентной смазке - 6700 об/мин;
Максимальная частота вращения в воздушно-масляной смазке - 9500 мм/мин;
Статическая осевая жесткость. преднатяг класса A - 1120 н/мкм;
Статическая осевая жесткость. преднатяг класса B - 1430 н/мкм;
Динамическая грузоподъемность (C) - 57 кн;
Статическая грузоподъемность (C0) - 146 кн;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 80 мм;
Внутренний диаметр - 35 мм;
Внешний диаметр - 80 мм;
Высота. мм - 21;
Масса - 0.56 кг;
Внутренний диаметр (d) - 35 мм;

Классификация:

Тела качения - шарики;
Обозначение - bsa 307 c;
Основной тип - шариковый упорный;
Нагрузка - осевая;

В таблице приведены основные размеры подшипника BSA 307 C, технические характеристики и номинальные значения.

Таблица модификаций подшипника BSA 307 C

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
307	Основное исполнение.	35	80	21	0.48
Q307	Шариковый упорный подшипник.	35	80	21	0.6
EX307	Шариковый упорный подшипник.	35	80	51.6	0.8
N 307	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	35	80	21	0.48
UC307	Шариковый упорный подшипник.	35	80	48	0.75
N307E	Шариковый упорный подшипник.	35	80	21	0.477
UK307	Шариковый упорный подшипник.	35	80	33	0.6
307-Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	35	80	21	0.48
NH307	Шариковый упорный подшипник.	35	80	21	0.542
NU307F	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из стали или специального чугуна.	35	80	21	0
NFV307	Шариковый упорный подшипник.	35	80	21	0.56
QJ 307	Шариковый подшипник с четырех-точечным контактом.	35	80	21	0.57
NJK307	Шариковый упорный подшипник.	35	80	21	0.52
W307PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	35	80	34.92	0.78
307-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	35	80	21	0.012
NU307R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	35	80	21	0.482
NJ307R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	35	80	21	0.482
NP 307	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	35	80	21	0.536
NJ307F	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	35	80	21	0
N307FM	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Механически обработанный сепаратор из стали или специального чугуна.	35	80	21	0
BL 307	Узел плавающих подшипников..	35	80	21	0.486
RUS307	Шариковый упорный подшипник.	46.2	80	21	0.47
307 NR	Канавка во внешнем кольце, но без стопорного кольца.	35	80	21	0.48
NJ307E	Шариковый упорный подшипник.	35	80	21	0.481
NU307E	Шариковый упорный подшипник.	35	80	21	500
NF307E	Шариковый упорный подшипник.	35	80	21	0.515
NF 307	Внутреннем кольце с двойным фланцем, внешнее с одним..	35	80	21	0.48
NU 307	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	35	80	21	0.48
NJ 307	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	35	80	21	0.48
RUS307E	Шариковый упорный подшипник.	50.8	80	21	0.4
UK307+H	Шариковый упорный подшипник.	30	80	43	0.92
EX307G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	35	80	51.6	0.8
NU307EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	35	80	21	0
NJ307EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	35	80	21	0
NUP307E	Шариковый упорный подшипник.	35	80	21	523
NU307EJ	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	35	80	21	0.49
W307KLL	Широкий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	35	80	34.92	0.78
BXRE307	Шариковый упорный подшипник.	35	80	21	0.493
UK307D1	Шариковый упорный подшипник.	35	80	33	0.75
UK307L3	Механически обработанный сепаратор из легкого сплава.	35	80	33	0.6

Модификации подшипника BSA 307 C - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
