Подшипник 1322 KM + H 322 ISO
Модификация 1322 KM + H 322 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1322.
Размер подшипника: 100*240*50 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1322 KM + H 322
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1322K+H322 | Коническое внутреннее отверстие, конусность 1:12 | 100 | 240 | 50 | 12 |
| 1322 K | Коническое внутреннее отверстие, конусность 1:12 | 110 | 240 | 50 | 12 |
| 1322 | Основное исполнение. | 110 | 240 | 50 | 12 |
| 1322 M | Твердый латунный сепаратор с шариковой направляющей | 110 | 240 | 50 | 12 |
| 1322-K-M-C3 + H322 | 110 | 240 | 50 | 12.2 | |
| 1322-K-M-C3 | 110 | 240 | 50 | 12.2 | |
| 1322 KM | 110 | 240 | 50 | 12 | |
| 1322S | 110 | 240 | 50 | 12 | |
| 1322SK | 110 | 240 | 50 | 12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1322 KM + H 322
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1322K+H322 | 100 | 240 | 50 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

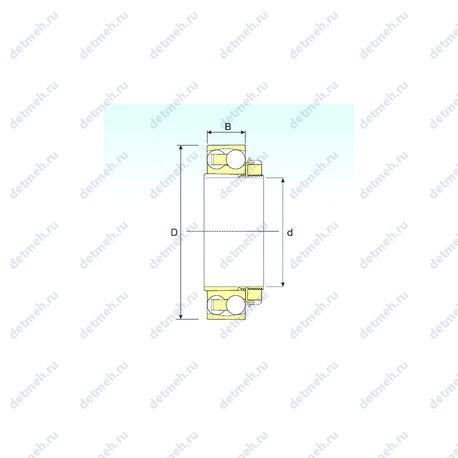

Таблица размеров и характеристик подшипника 1322 KM + H 322
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1322 km + h 322;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 240x100x77;
- Граничная нагрузка по усталости (Pu) - 2.8 кн;
- Размер (D1) - 202.9 мм;
- Размер сопряженных деталей (da max) - 154 мм;
- Размер сопряженных деталей (ra max.) - 3 мм;
- Размер (d1) - 100 мм;
- r1.2 min. - 3 мм;
- Размер сопряженных деталей (db min) - 118 мм;
- Da max. - 226 мм;
- B1 - 77 мм;
- Ba min. - 10 мм;
- d3 - 145 мм;
- B4 - 21 мм;
- C1 - 2.512 мм;
Габаритные и посадочные размеры:
- Внутренний диаметр - 240 мм;
- Внешний диаметр - 100 мм;
- Высота. мм - 77;
- Масса - 13.5 кг;
- Наружный диаметр (D) - 240 мм;
- Ширина (высота) (B) - 50 мм;
Пропускная способность:
- Динамическая грузоподъемность (C) - 163 кн;
- Статическая грузоподъемность (C0) - 72 кн;
- Номинальная частота вращения - 5300 об/мин;
- Предельная частота вращения - 3600 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.22;
- Расчетный коэффициент (Y)0 - 2.8;
- Расчетный коэффициент (Y)1 - 2.9;
- Расчетный коэффициент (Y)2 - 4.5;
- Расчетный коэффициент (kr) - 0.045;
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 1322 km+h322;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 100x240x50;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 100 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 50;
- Ширина (высота) (B) - 50 мм;
- Ширина наружной обоймы (C) - 50 мм;
- Масса - 13.5 кг;
- Ширина внутренней обоймы (B1) - 77 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 159.7 кн;
- Грузоподъемность статическая - 70.6 кн;
- Частота вращения предельная при пластичной смазке - 2754 об/мин;
- Частота вращения предельная при жидкой смазке - 3240 об/мин;
