Подшипник 1322-K-M-C3 ISO
Модификация 1322-K-M-C3 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1322.
Размер подшипника: 110*240*50 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 50 мм
Масса: 12.2 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1322-K-M-C3
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1322K+H322 | Коническое внутреннее отверстие, конусность 1:12 | 100 | 240 | 50 | 12 |
| 1322 K | Коническое внутреннее отверстие, конусность 1:12 | 110 | 240 | 50 | 12 |
| 1322 | Основное исполнение. | 110 | 240 | 50 | 12 |
| 1322 M | Твердый латунный сепаратор с шариковой направляющей | 110 | 240 | 50 | 12 |
| 1322-K-M-C3 + H322 | 110 | 240 | 50 | 12.2 | |
| 1322 KM | 110 | 240 | 50 | 12 | |
| 1322 KM + H 322 | 100 | 240 | 50 | 13.5 | |
| 1322S | 110 | 240 | 50 | 12 | |
| 1322SK | 110 | 240 | 50 | 12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1322-K-M-C3
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1322-K-M-C3
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель FAG
FAG — Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG , которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1322-k-m-c3;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 110x240x50;
- Размер (d1) - 154.7 мм;
- Размер сопряженных деталей (ra max.) - 2.5 мм;
- Размер (D1) - 203.2 мм.;
- m - 12.2 kg;
- Cr - 165000 n;
- C0r - 71000 n;
- e - 0.23;
- Y0 - 2.92;
- Cur - 3300 n;
- nG - 4500 1/min;
- nB - 4700 1/min;
- Da max. - 226 мм;
- Y1 - 2.79;
- Y2 - 4.32;
- Размер (r) - 3 мм.;
- da min. - 124 мм.;
- Основные размеры по DIN 630. с коническим отверстием. конусность 1 - 12;
- C1 - 2.7 мм./следует учитывать выступание шариков при проектировании сопрягаемой конструкции.;

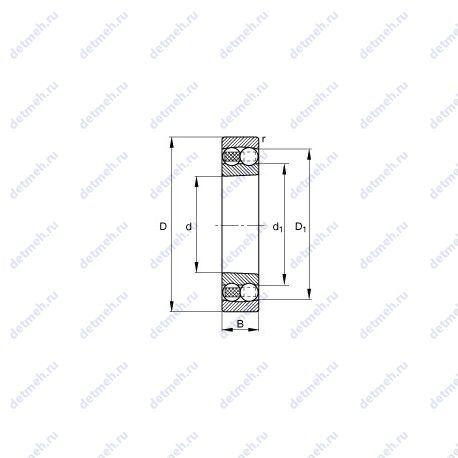

Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 50;
- Ширина (высота) (B) - 50 мм;
- Внутренний диаметр (d) - 110 мм;
- Наружный диаметр (D) - 240 мм;
